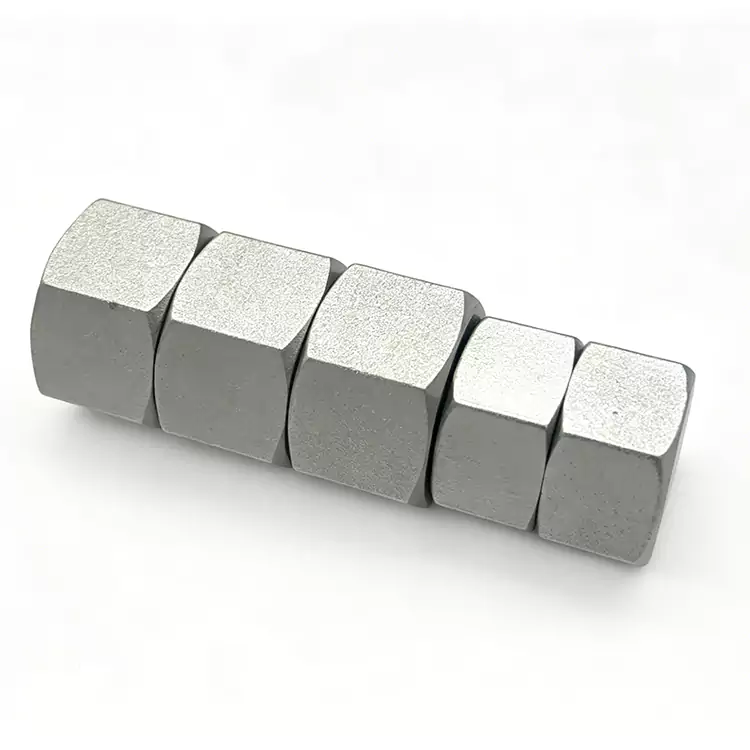

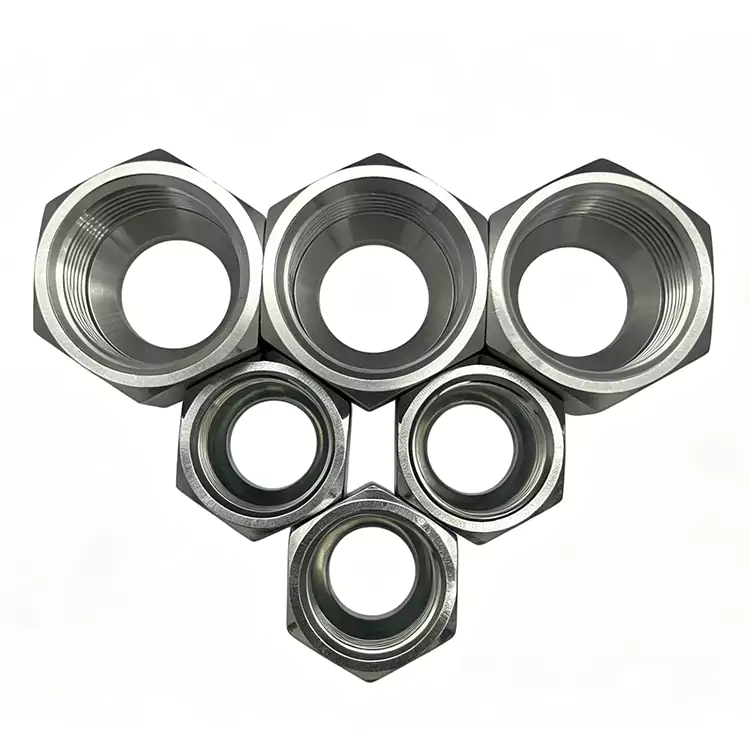

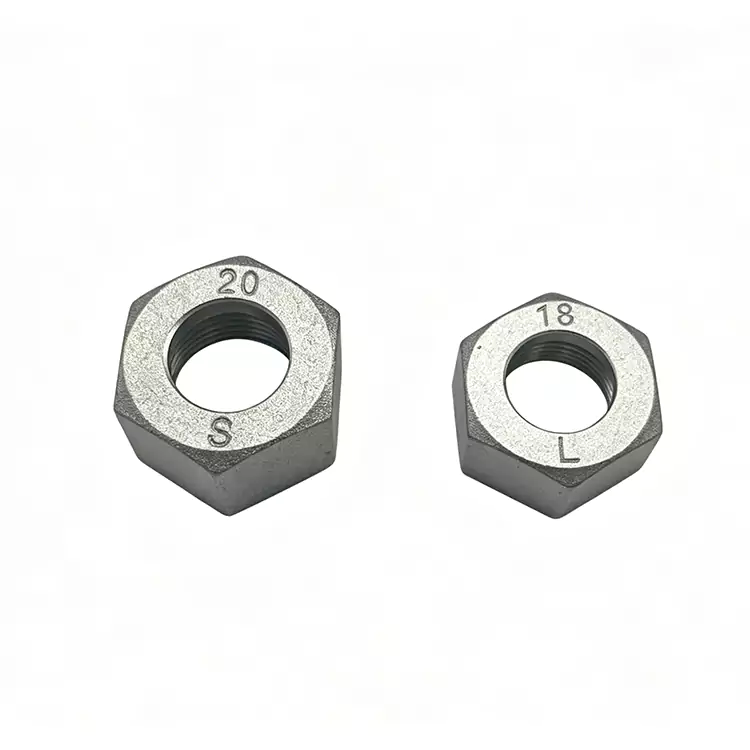

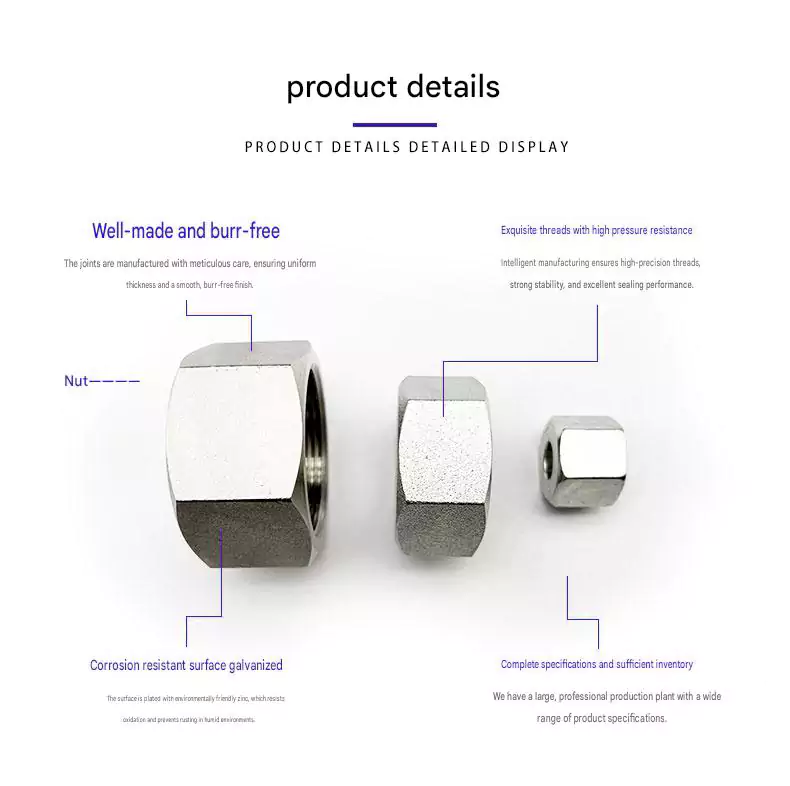

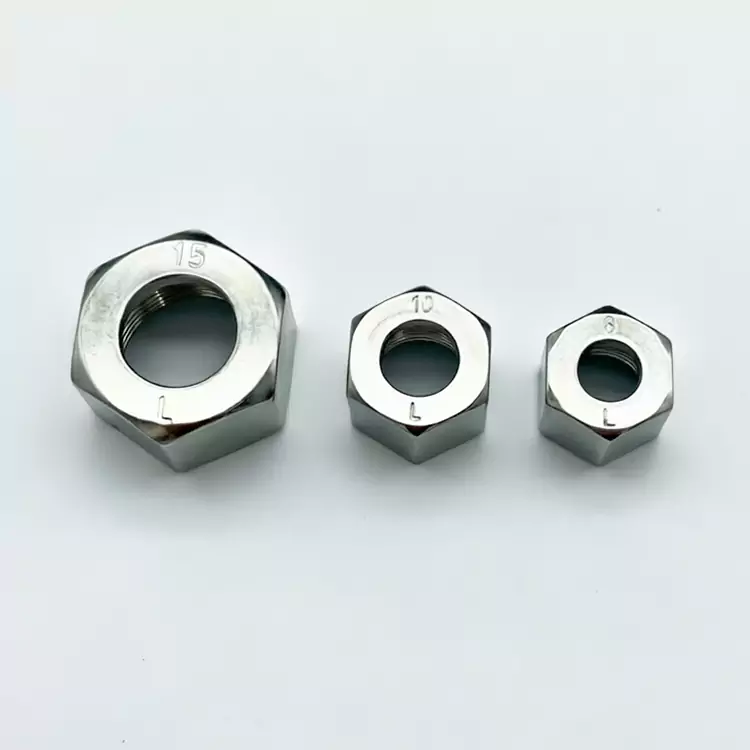

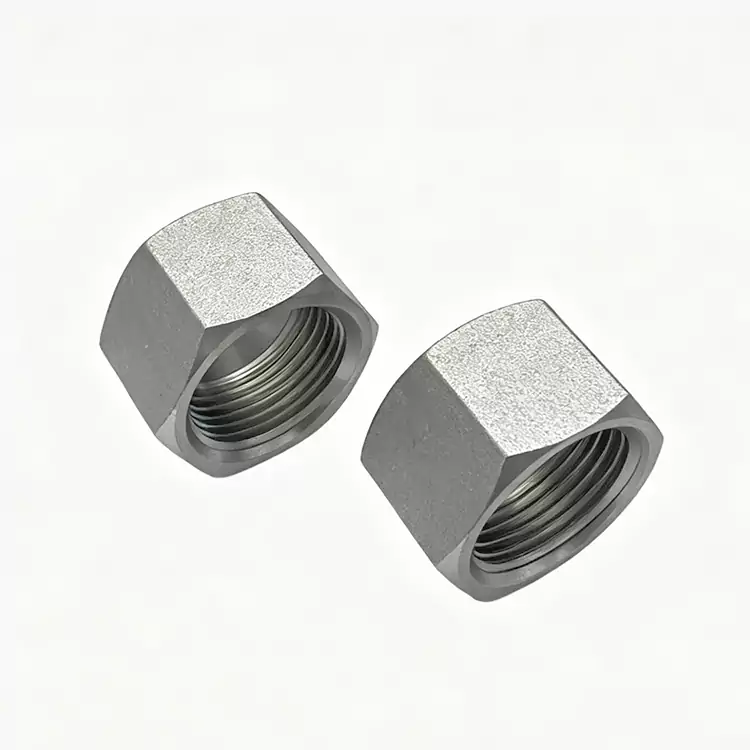

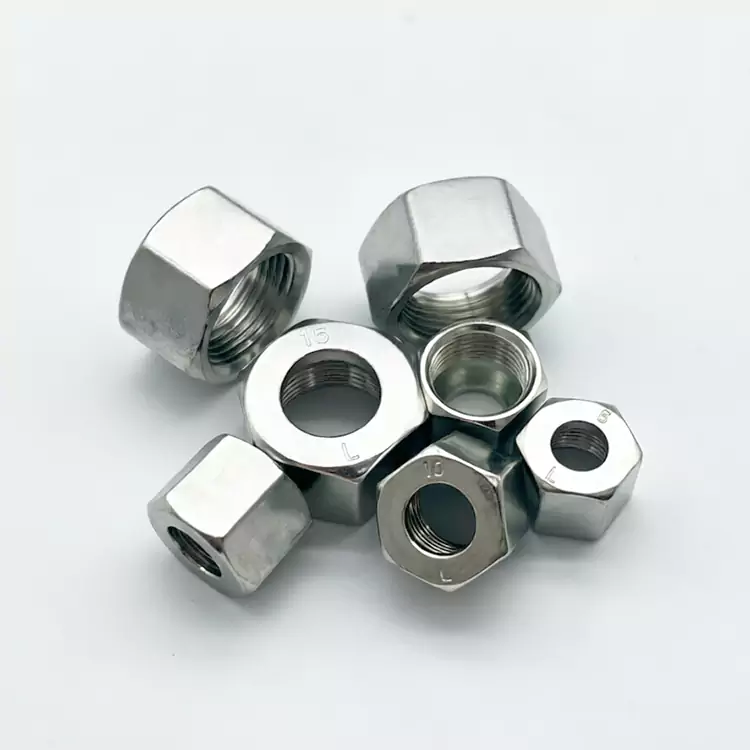

Прецизионная гидравлическая гайка с наконечником

Прецизионная гидравлическая гайка с наконечником — это высокоточный крепежный элемент для гидравлических трубопроводных систем высокого давления. Он изготовлен с использованием точной технологии холодной ковки с общим допуском в пределах ±0,02 мм. Продукт доступен в двух сериях материалов: углеродистая сталь и нержавеющая сталь. Он строго соответствует международным стандартам трубопроводов, таким как DIN и ISO, и может обеспечить жесткое соединение трубопровода с нулевой утечкой в ​​условиях высокого давления 63 МПа. Он совместим с заводским оборудованием для предварительной установки обжимных колец, имеет высокую точность сборки, поддерживает оптовую продажу партий и обработку заказов OEM, а также широко применим для различных сценариев подбора и замены промышленных гидравлических трубопроводов, таких как машины для литья под давлением, строительная техника, ветроэнергетическое оборудование и т. д.

Функция продукта и преимущества

Прецизионная гидравлическая гайка с наконечником является незаменимым компонентом крепления сердечника в системе соединения гидравлических трубопроводов. Используется совместно с колпачком и корпусом шарнира. За счет приложения осевого сжимающего усилия при затягивании гайки колпачок подвергается упругой деформации и плотно прилегает к наружной стенке стальной трубы. В то же время внешняя коническая поверхность колпака плотно прилегает к внутренней конической поверхности корпуса соединения, тем самым обеспечивая несварное, высокопрочное и высокогерметичное жесткое соединение между стальной трубой и соединением.

В отличие от традиционных сварных соединений, гайки с обжимными втулками не требуют горячей обработки. Процесс установки прост и быстр, их можно многократно разбирать, не повреждая трубопровод. Они эффективно позволяют избежать таких проблем, как загрязнение сварочным шлаком, деформация трубопровода и концентрация напряжений, вызванных сваркой, что делает их основным решением для замены сварных соединений в современных гидравлических системах высокого давления.

Подробные технические характеристики

Основные области применения

Промышленность литьевых машин: трубопроводные соединения для гидравлических силовых агрегатов, механизмов зажима форм и механизмов впрыска.
Машиностроение: Гидравлические системы экскаваторов, погрузчиков и кранов.
Ветроэнергетика: Гидравлические системы наклона и рыскания ветряных турбин.
Судостроительная промышленность: Морские гидравлические рулевые приводы, лебедки и гидравлические системы люковых крышек.
Металлургическая промышленность: Гидравлические трубопроводы сталепрокатного оборудования и оборудования непрерывной разливки стали.
Воздушная компрессорная промышленность: системы разделения нефти и газа и системы охлаждения винтовых воздушных компрессоров.

Инструкции по соблюдению стандартов и заводскому контролю качества

Эта прецизионная гидравлическая гайка с наконечником производится в полном соответствии с международными унифицированными стандартами DIN 2999, ISO 8434 и ISO 8437-1. Шаг резьбы, размеры внутреннего и наружного диаметра, сборочные допуски стандартизированы и унифицированы. Он может быть полностью взаимозаменяемым и совместимым с гидравлическими соединителями и аксессуарами для трубопроводов основных мировых брендов. Никакого вторичного сверления, модификации резьбы или регулировки на объекте заказчика не требуется. Его можно напрямую подключить и собрать, что значительно повышает эффективность инженерного монтажа и обслуживания оборудования.

Завод строго контролирует производственный процесс посредством системы управления качеством ISO9001. Каждая партия продукции проходит испытания на твердость, полную проверку допусков резьбы и испытания на моделирование уплотнения под высоким давлением, чтобы гарантировать, что бракованная продукция не будет отправлена ​​партиями. Индивидуальные отчеты о заводских проверках, сертификаты прослеживаемости материалов и квалификационные документы о соответствии могут быть предоставлены для удовлетворения потребностей зарубежных клиентов в таможенном оформлении, заводских проверках, архивировании файлов проекта и приемке.

Нормы эксплуатации на месте и рекомендации по ежедневному техническому обслуживанию

При сборке необходимо использовать метод сегментной предварительной затяжки. Запрещается затягивать с силой сразу все во избежание проскальзывания резьбы, деформации гайки или недостаточной предварительной затяжки, приводящей к вибрации и ослаблению крепления оборудования. В то же время стальные трубы стандартной толщины стенки должны соответствовать стандарту. Тонкие или толстые трубы из нестандартных материалов приведут к тому, что муфта не будет плотно прилегать, что приведет к нестабильной герметизации и скрытым проблемам с утечками.

Во время ежедневных проверок оборудования основное внимание уделяется проверке состояния затяжки гаек в местах с механическими колебаниями и высокочастотной вибрацией. Регулярно очищайте поверхность резьбы от масляных пятен, пыли и загрязнений, чтобы предотвратить длительное накопление агрессивных сред, вызывающих заклинивание и ржавление резьбы. Для трубопроводов оборудования, длительное время простаивающих, необходимо принять защитные меры по предотвращению попадания влаги и появления ржавчины в местах соединений во избежание затруднений при разборке и сборке в дальнейшем.

Гарантийная политика и гарантия полного цикла послепродажного обслуживания

При условии правильной установки, соответствия стандартным трубам и эксплуатации при номинальном давлении на наши прецизионные гидравлические гайки с наконечниками распространяется 12-месячная заводская гарантия. Нарушения уплотнения, повреждения резьбы и дефекты сборки, вызванные дефектами сырья, чрезмерными допусками обработки или заводскими недостатками производительности, могут быть заменены или дополнены бесплатно.

Гарантия не распространяется на повреждения деталей, вызванные условиями избыточного давления, несоответствием труб, насильственной разборкой человеком или несанкционированной модификацией. Перед продажей может быть предоставлен бесплатный выбор условий работы и техническое руководство по подбору материалов, чтобы избежать рисков при покупке и использовании у источника.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли повторно использовать прецизионные гидравлические гайки с наконечниками?
О: При правильных условиях установки и разборки гайки наконечника можно использовать повторно, но рекомендуется каждый раз заменять наконечник, чтобы обеспечить герметичность.

Вопрос 2: Как рабочее давление обжимных гаек варьируется в зависимости от размера трубы?
О: Рабочее давление в первую очередь определяется толщиной и материалом стенки стальной трубы, а не самой гайкой наконечника. Как правило, трубы меньшего диаметра могут выдерживать более высокое давление.

В3: Как правильно установить гайку с наконечником?
О: - Убедитесь, что конец трубки имеет квадратную форму, не имеет заусенцев и чист.
   - Наденьте гайку и наконечник на трубку в правильном порядке.
   - Полностью вставьте трубку в корпус фитинга.
   - Затягивайте гайку поэтапно: от руки → предварительная затяжка → окончательный момент (используйте динамометрический ключ).
   - Проверьте зацепление наконечника (отсутствие осевого перемещения).

В4: Каковы причины блокировки или заклинивания резьбовой гайки во время установки?
О: Основными причинами являются остаточные загрязнения на резьбе, чрезмерное единовременное усилие затяжки и несоответствие характеристик компонентов. Перед установкой необходимо очистить пятна резьбы и использовать для сборки сегментный метод предварительной затяжки. Гайки нашего завода имеют высокую точность резьбы и хорошую чистоту поверхности, что позволяет существенно снизить вероятность повторной разборки и заклинивания резьбы.

В5: Можно ли использовать накидные гайки из углеродистой стали непосредственно во влажной среде на открытом воздухе?
О: Не рекомендуется для длительного использования. Материал из углеродистой стали обладает слабой устойчивостью к влаге и предотвращает ржавчину. Наружная среда с высокой влажностью и дождем склонна к окислению и ржавчине, что затрудняет разборку и снижает стабильность уплотнения. Для наружных и влажных условий предпочтительны модели из нержавеющей стали 304 или 316L. Они более стабильны и долговечны в использовании.

В6: Полностью ли совместимы накидные гайки нашего завода и наши собственные машины для предварительной сборки втулок?
О: Они полностью совместимы. Все накидные гайки калибруются и тестируются синхронно с нашим оборудованием для предварительной сборки. Ход предварительного сжатия и допуск сборки очень стабильны, что обеспечивает стандартизированные эффекты предварительной сборки и обеспечивает равномерную точность сборки трубопровода, полностью исключая отклонения в уплотнении и опасности утечек, вызванные несовместимыми деталями.
