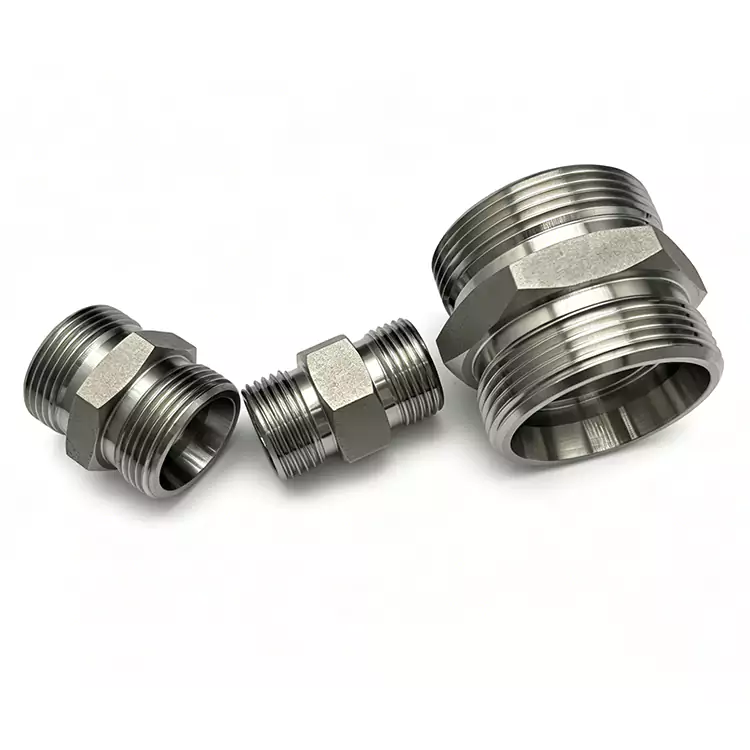

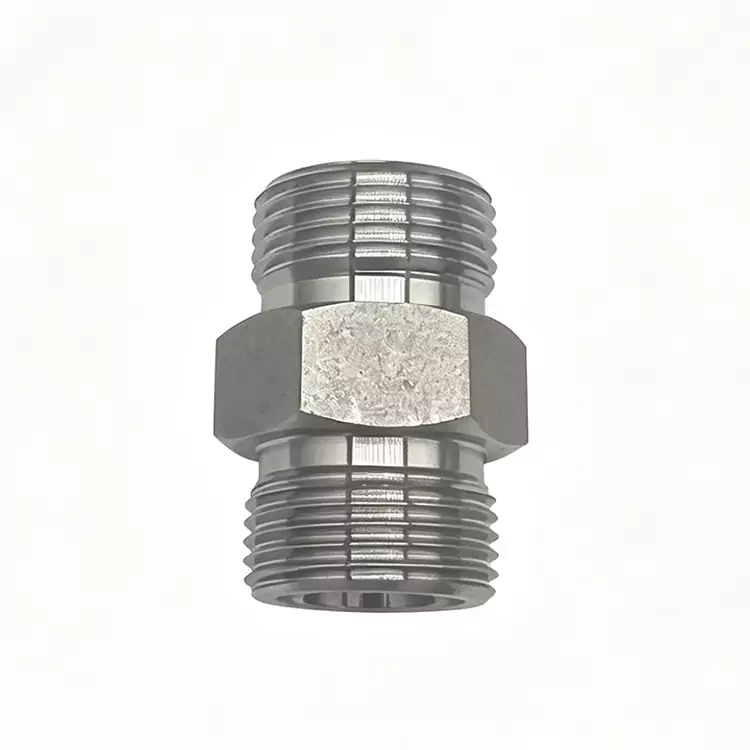

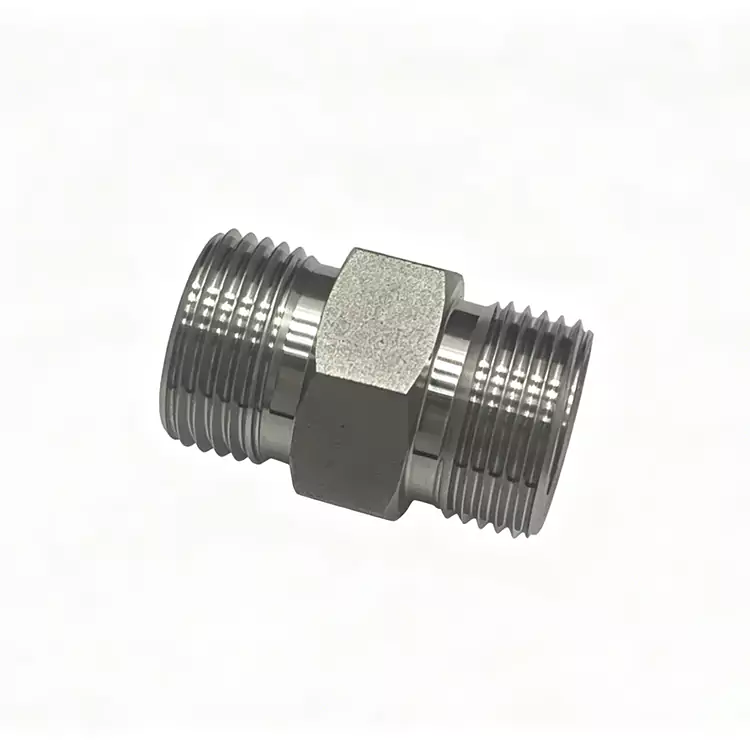

Трубные фитинги с двойным обжимным кольцом XYOON имеют независимую двухступенчатую конструкцию уплотнения, преодолевая проблемы старения традиционных резьбовых уплотнений и способные выдерживать давление 69 МПа и выдерживать миллионы циклов вибрации без ослабления. Вся серия строго соответствует международным стандартам, таким как ISO, DIN и SAE, что обеспечивает глобальную взаимозаменяемость брендов и универсальное применение. Он подходит для условий высокоточной работы в таких областях, как авиация, железнодорожный транспорт, полупроводники, водородная энергетика и т. д. Он поддерживает серийное производство, настройку OEM и крупномасштабную инженерную поддержку, обеспечивая долговечное и стабильное уплотнение, значительно сокращая потери во время простоя в высокопроизводительных жидкостных системах.
В гидравлических системах высокого давления одно-единственное негерметичное соединение может привести к катастрофическим отказам, остановке производства и несчастным случаям. Статистика показывает, что 45% отказов гидравлических систем вызваны некачественной арматурой, что приводит к простою в среднем 12 дней в год на одно предприятие. В традиционных резьбовых соединениях используются герметики, которые со временем разрушаются, а некачественные фитинги с двойными кольцами страдают от нестабильной деформации и преждевременной усталости.
Фитинг с двойным обжимным кольцом представляет собой гидравлическое соединение компрессионного типа, состоящее из четырех прецизионно обработанных компонентов: корпуса, переднего обжимного кольца, заднего обжимного кольца и гайки. Когда гайка затягивается, она перемещает заднюю втулку вперед, которая, в свою очередь, прижимает переднюю втулку к конической поверхности корпуса фитинга. При этом создаются два независимых уплотнения «металл-металл»: одно между передним наконечником и трубой, а другое — между передним наконечником и корпусом фитинга.
Трубные фитинги с двойным обжимным кольцом — это тип соединительного компонента, используемый в трубопроводах систем управления в различных отраслях промышленности, таких как нефтепереработка, химическое машиностроение, нефть, природный газ, пищевая, фармацевтическая промышленность и приборостроение. Он подходит для соединения трубопроводов нефти, газа, воды и т. д. Этот метод соединения не требует сварки и особенно подходит для сценариев, требующих противопожарной защиты, взрывозащиты, работы на высоте, а также ситуаций, когда сварка невозможна или нежелательна. Кроме того, двухфланцевые муфты, соответствующие сертификату EC-79, также применяются в трубопроводных системах новых областей, таких как автомобили, работающие на водородной энергетике.
Аэрокосмическая промышленность: гидравлические системы самолетов, шасси, топливные системы.
Железнодорожный транспорт: тормозные системы поездов, системы управления дверями, системы подвески.
Полупроводники: системы доставки газов сверхвысокой чистоты, вакуумное оборудование.
Медицинское оборудование: хирургические роботы, аппараты МРТ, системы доставки кислорода.
Нефть и газ: Морское буровое оборудование, системы управления скважинами.
Производство электроэнергии: Атомные электростанции, газовые турбины, гидроэлектрические турбины.
Эта серия трубных фитингов с двойным обжимным кольцом полностью соответствует глобальным унифицированным стандартам производства трубопроводов для жидкостей, что позволяет избежать проблем с закупками, таких как несоответствие спецификаций во внешнеторговых проектах, отказ от приемки, а также невозможность совместимости или замены. Они совместимы с подавляющим большинством прецизионных гидравлических и газовых систем управления по всему миру.
Продукция строго соответствует трем основным международным авторитетным стандартам: ISO 8434, DIN 2999 и SAE J514. Точность размеров, ход уплотнения и параметры деформации сопряжения полностью унифицированы. Их можно напрямую заменять трубопроводами, соединителями и бесшовными стальными трубами ведущих зарубежных брендов без необходимости вторичной модификации труб или изменения конфигурации трассы трубопровода. Для продуктов, предназначенных для водородной энергетики, могут быть предоставлены материалы сертификации соответствия EC-79, отвечающие требованиям доступа к трубопроводам новых энергетических транспортных средств.
Завод прошел сертификацию системы менеджмента качества ISO9001. Каждая партия продукции поставляется с полным контролем размера, выдержкой высокого давления и отчетами об испытаниях на устойчивость к вибрации. Может быть предоставлен сертификат прослеживаемости материала EN10204 3.1, адаптирующийся к строгим стандартам торгов и приемки высококлассных проектов, таких как авиация, полупроводниковая промышленность и атомная энергетика, что помогает зарубежным клиентам беспрепятственно пройти таможню и пройти проверку заводской квалификации.
Перед сборкой необходимо убедиться, что торец стальной трубы ровный, без заусенцев, наружная стенка не имеет царапин и вмятин, на стенке трубы отсутствуют загрязнения и железные опилки. Все загрязнения и железные опилки необходимо тщательно очистить, чтобы избежать остаточных твердых частиц, которые могут повредить металлическую уплотнительную поверхность. Категорически запрещается наносить на двойные раструбные соединения герметизирующий клей или ленту в качестве вспомогательного уплотнительного материала. Избыток клея, попадающий в трубопровод, засорит корпус прецизионного клапана и демпфирующие отверстия, что приведет к сбоям во всей системе.
Вставьте стальную трубу прямо в нижнюю часть соединения, чтобы обеспечить полную посадку без каких-либо зазоров. Вручную затягивайте гайку до появления очевидного сопротивления; затем с помощью гаечного ключа приложите равномерную силу и поверните его на 1/4–1/2 оборота, чтобы завершить прикусывание пластиковой головки. Категорически запрещается сильно затягивать или недотягивать. Недостаточная затяжка приведет к тому, что раструб не будет полностью прилегать к стенке трубы, и весьма вероятно, что он протечет под воздействием вибрации высокого давления; чрезмерная затяжка приведет к чрезмерному разрезанию стенки трубы и усталостной деформации раструба, сокращая срок службы трубопровода.
Для условий работы с высокими и низкими температурами, переменными и высокочастотными вибрациями необходимо строго контролировать равномерность момента затяжки, чтобы обеспечить синхронное усилие и симметричную деформацию передних и задних головок, а также избежать односторонней неоднородности прикуса, которая может образовывать скрытые точки утечки. При монтаже сварного трубопровода необходимо заранее принять меры по изоляции стыка во избежание разрушения твердости раструба и точности герметизации из-за высокотемпературного отжига при сварке.
Для нужд высокоточного прецизионного оборудования и долгосрочных инженерных закупок мы создали иерархическую систему гарантийного и послепродажного обслуживания.
При условии правильной установки, соответствия номинальному давлению и использования стандартных материалов труб на трубные фитинги с двойным обжимным кольцом предоставляется оригинальная заводская гарантия сроком 12 месяцев. Такие проблемы, как утечка, нарушение герметичности и структурное растрескивание, вызванные дефектами сырья, отклонениями в точности обработки или несоответствием заводских характеристик, будут бесплатно заменены или перевыпущены запасные части.
Неисправности, вызванные насильственной разборкой со стороны человека, несоответствующими требованиям материалами труб, изменением конструкции соединения, избыточным давлением и условиями перегрузки, а также остаточными загрязнениями при установке, не входят в объем гарантии. Вся заводская продукция поставляется с руководствами по установке на китайском и английском языках, что позволяет заранее предотвратить проблемы, вызванные человеческими ошибками.
Поддержка нестандартных специальных форм, специальных материалов и особых размеров трубных фитингов с двойными обжимными кольцами. Производство по индивидуальному заказу может быть осуществлено на основании чертежей оборудования заказчика и параметров рабочего состояния. Крупномасштабные инженерные проекты могут обеспечить полную техническую координацию, руководство по установке на месте и эталонные решения. При оптовых закупках в комплекте могут быть предоставлены полные и соответствующие квалификационные документы.
Имея профессиональную английскую техническую команду, мы круглосуточно отвечаем за выбор, установку и устранение неполадок зарубежных клиентов. Стандартные модели всегда имеются на складе, возможна отправка образцов, прямая отправка небольших партий запасных частей и доставка полных контейнеров. Клиенты, сотрудничающие в долгосрочной перспективе, могут зарезервировать страховые запасы для обеспечения стабильных графиков реализации проектов.
По сравнению с обычными универсальными соединителями, трубные фитинги с двойными обжимными кольцами обеспечивают стабильную работу в высокоточных средах, устраняя такие болевые точки отрасли, как длительные отключения из-за утечек, частое техническое обслуживание и плохую адаптируемость к условиям работы, а также удовлетворяя требованиям высокоточного оборудования с высоким уровнем безопасности.
Отказавшись от дефектов старения традиционных резиновых и клеевых уплотнений, он использует цельнометаллическую двухступенчатую пластиковую уплотнительную конструкцию, которая не подвержена воздействию высоких температур, низких температур и средней коррозии и устраняет проблемы старения и выхода из строя уплотнительных компонентов. После ввода оборудования в эксплуатацию отпадает необходимость в регулярной подтяжке или замене уплотнительных элементов, что существенно снижает затраты на эксплуатацию и обслуживание высококлассного оборудования.
Эксклюзивная механическая фиксирующая конструкция задней втулки способна поглощать высокочастотную вибрацию и удары давления оборудования и не ослабевает после 120 миллионов циклов вибрации, идеально адаптируясь к суровым условиям, таким как тормозные системы железнодорожного транспорта, бортовые масляные контуры самолетов и динамические гидравлические системы строительной техники с частыми вибрациями.
Весь процесс не требует сварочных и огневых работ, соответствует нормам безопасности по взрывобезопасности, противопожарной безопасности, высотному строительству и чистоте цехов. Его можно применять в особых условиях труда, где запрещены огневые работы, например, при работе с химическим маслом, фармацевтическими продуктами питания, полупроводниковыми газопроводами высокой чистоты, и он имеет более высокий коэффициент безопасности конструкции.
Благодаря точной ковке и прецизионной обработке на станках с ЧПУ в сочетании с технологией градиентной закалки продукт обладает превосходной усталостной и коррозионной стойкостью. При нормальных условиях работы срок службы может достигать более 15 лет, что значительно снижает частоту замены трубопроводов и потери от простоя оборудования, а стоимость долгосрочного комплексного использования намного ниже, чем у обычных соединителей экономичного типа.
В1: В чем разница между фитингами с двойным и одинарным наконечником?
A: Фитинги с двойным обжимным кольцом имеют два обжимных кольца, которые обеспечивают как уплотнение, так и механическую блокировку, обеспечивая превосходные антивибрационные характеристики и более высокие номинальные значения давления. Фитинги с одинарным уплотнительным кольцом имеют только одно уплотнительное кольцо, которое выполняет обе функции, что делает их более подходящими для применений с низким и средним давлением.
Вопрос 2: Можно ли использовать фитинги с двойным обжимным кольцом XYOON с трубами других производителей?
О: Да, наши фитинги производятся в строгом соответствии с международными стандартами и полностью совместимы с любой стальной бесшовной трубой, соответствующей необходимым размерным допускам. Мы рекомендуем использовать прецизионные холоднотянутые бесшовные трубы для достижения оптимальных характеристик.
В3: Можно ли повторно использовать трубные фитинги с двойным наконечником после разборки?
О: Передняя и задняя втулки прецизионно деформируются во время первоначальной установки и относятся к одноразовым изнашиваемым деталям. Их нельзя использовать повторно после разборки. Корпус фитинга и гайку можно использовать повторно, но при повторной сборке необходимо заменить новые соответствующие втулки, чтобы обеспечить отсутствие утечек и устойчивость к вибрации.
В4: Можно ли использовать эти фитинги с двойными наконечниками одновременно для газовых и жидких сред?
А: Да. Наши прецизионные фитинги с двойным обжимным кольцом подходят для гидравлического масла, воды, сжатого воздуха, азота и других обычных промышленных сред. Цельнометаллическая уплотнительная конструкция не подвержена риску старения и стабильно адаптируется как к жидкостным гидравлическим контурам, так и к трубопроводам подачи газа высокой чистоты.

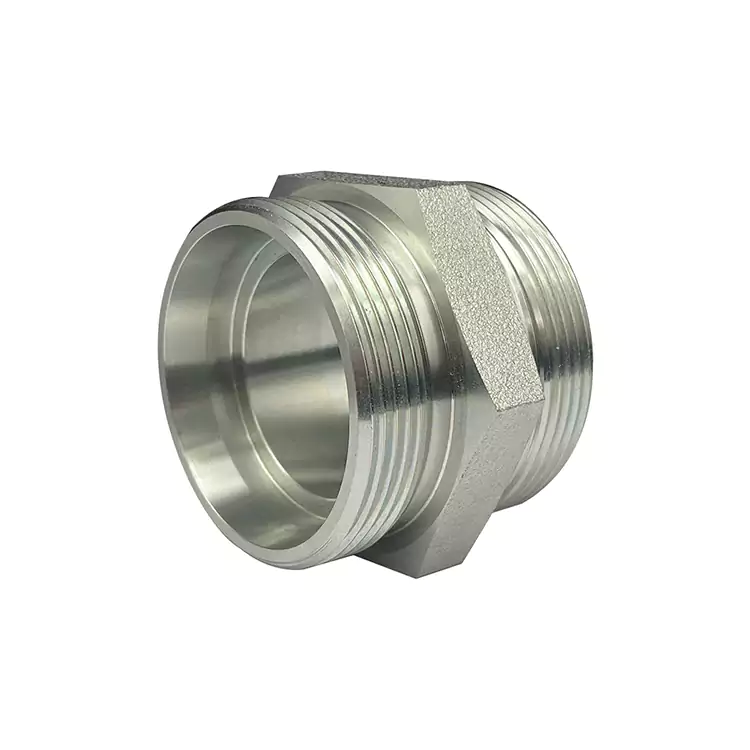

Вопрос 5: Какая обработка поверхности применяется для ваших фитингов с двойным обжимным кольцом из нержавеющей стали?
О: Все фитинги из нержавеющей стали 304/316L проходят обработку для удаления заусенцев и пассивации, удаляя поверхностные загрязнения и улучшая коррозионную стойкость. Для суровых условий эксплуатации в морских и химических средах доступна индивидуальная электролитическая полировка для дальнейшего повышения устойчивости к окислению и солевому туману.
