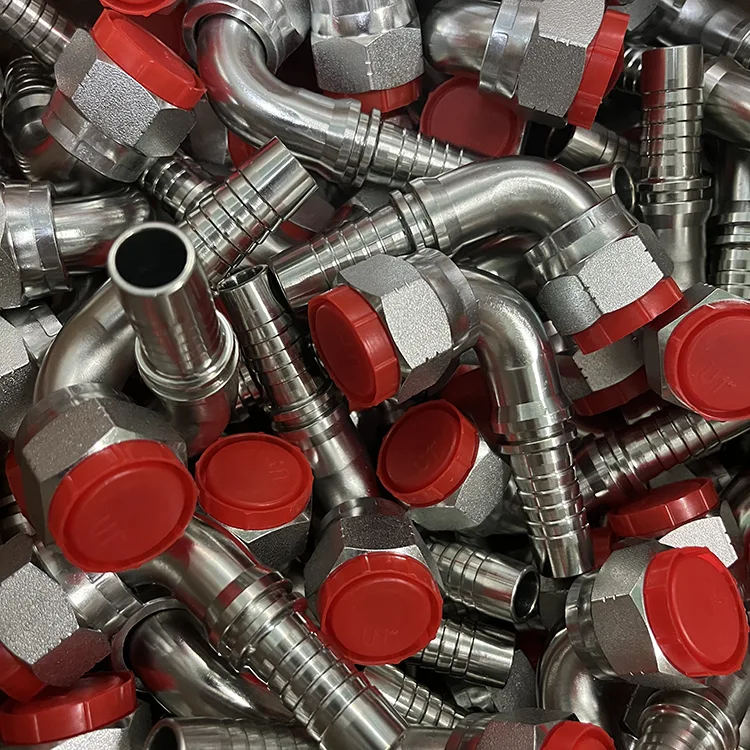

Гидравлический фитинг для шланга

Шланговые гидравлические фитинги соединяют гибкие шланги с насосами, клапанами, цилиндрами и жесткими трубками для передачи гидравлической энергии, поглощая при этом вибрацию, тепловое расширение и механическое движение. Плохо спроектированные фитинги часто страдают от прорыва шлангов, протечек в швах и преждевременной коррозии, что приводит к дорогостоящим простоям и угрозам безопасности.

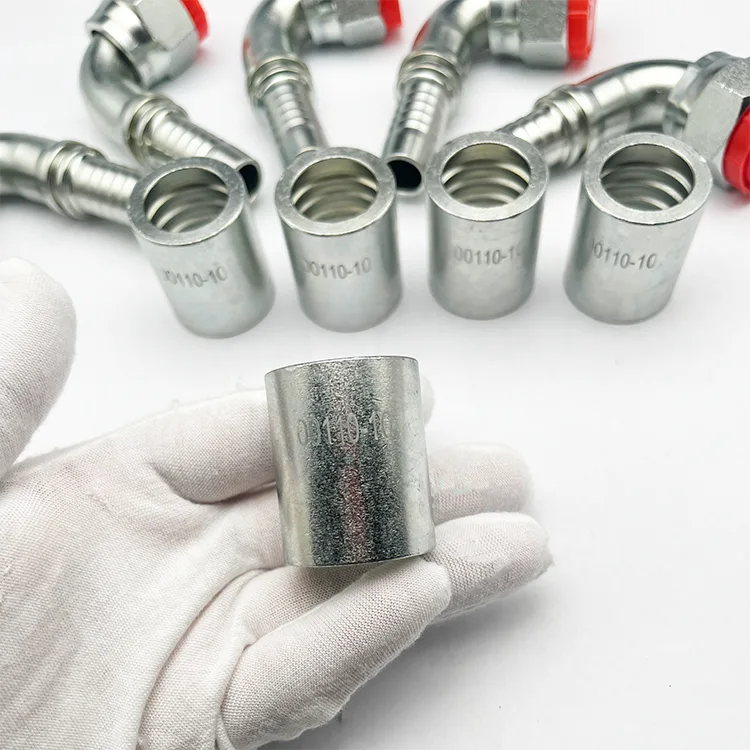

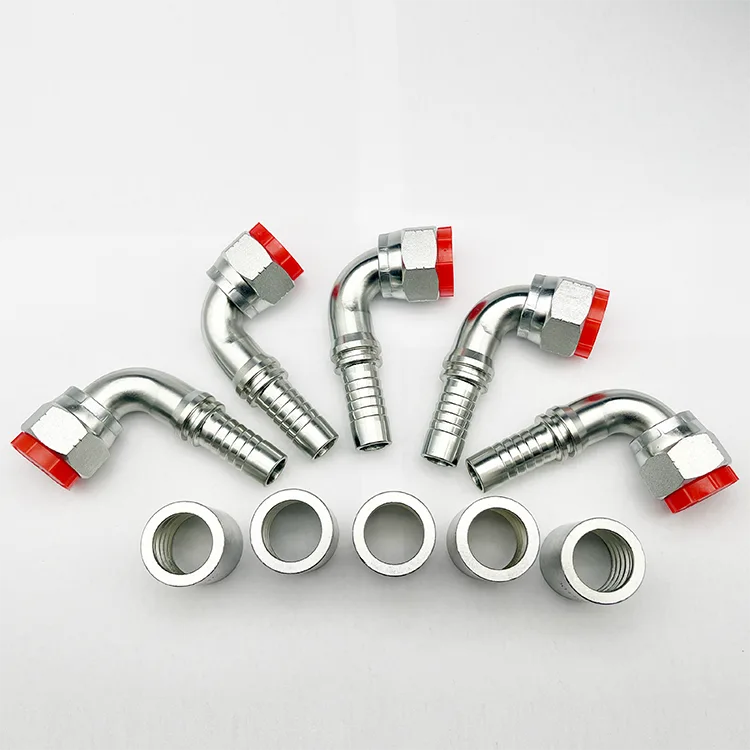

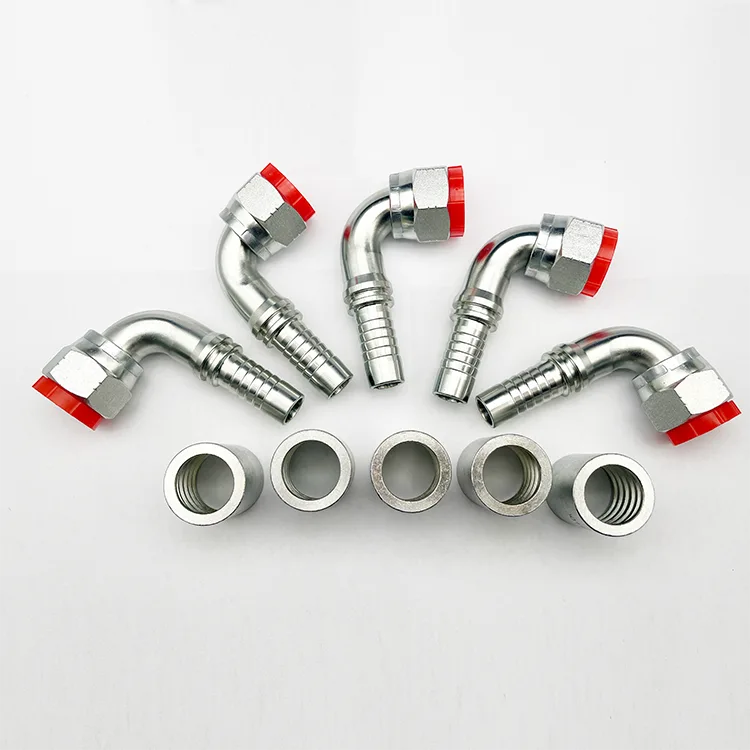

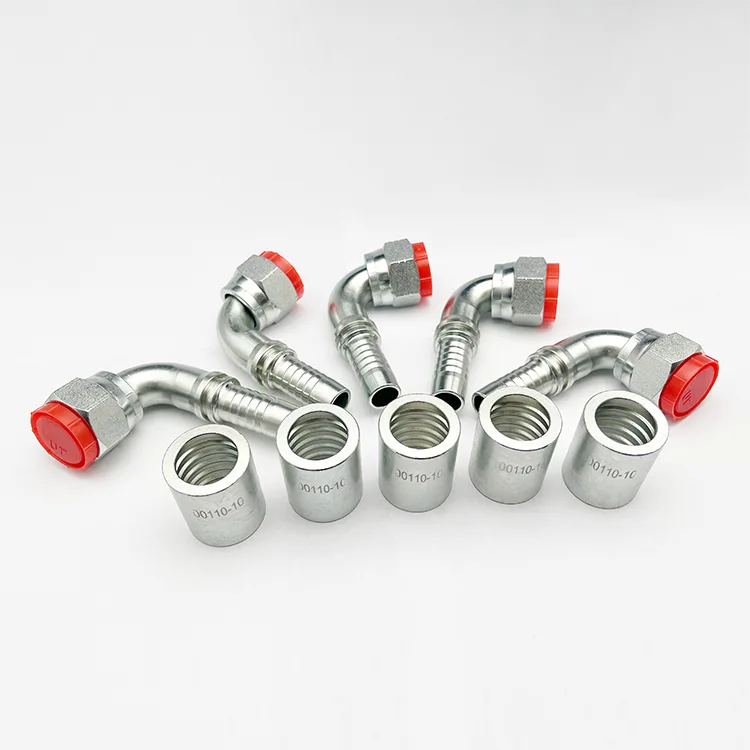

Шланговые фитинги XYOON состоят из прецизионно обработанного стержня и обжимной втулки. При обжатии в соответствии со спецификацией внутренние зазубрины глубоко вгрызаются в армирование шланга, образуя прочную, высокопрочную механическую блокировку и герметичное уплотнение. Доступные во всех основных мировых стандартах, они являются надежным решением для соединения гибких гидравлических линий.

Основные преимущества

Конструкция с противовыдвижным зазубрином:Оптимизированный многорядный профиль зубцов равномерно врезается в армирование шланга. Прочность на выдергивание превышает прочность шланга на разрыв, что исключает возможность катастрофического срыва.

Толстостенная обжимная гильза:Более толстая калибрующая втулка с равномерной деформацией обжима, без растрескивания и пружинения после обжатия. Поддерживает постоянную силу зажима при пульсациях давления.

Прецизионные уплотнительные поверхности:Конусы и поверхности шлифованного уплотнения обеспечивают герметичное соединение с сопрягаемыми компонентами без медленного просачивания при длительной вибрации.

Полное стандартное покрытие:Конус DIN 24°, раструб JIC 37°, конфигурации NPT, BSPP/BSPT и ORFS — все в наличии, поэтому можно найти все в одном месте.

Прочная коррозионная стойкость:Покрытие трехвалентным цинком толщиной 8–12 мкм с пассивацией, устойчивость к солевому туману более 500 часов для работы на открытом воздухе и в суровых условиях.

Типичные сценарии использования шланговых гидравлических фитингов

Строительная техника, горнодобывающее оборудование, термопластавтоматы, сельскохозяйственная техника, погрузочно-разгрузочные работы, морская гидравлика, гидравлические силовые агрегаты.

Сертификаты и гарантия качества

Сертификаты

ISO 9001:2015, соответствие CE PED, материалы, соответствующие требованиям ROHS и REACH, протоколы испытаний EN 10204 3.1 доступны по запросу.

Процесс контроля качества

1. Спектральный анализ сырья и проверка твердости каждой партии плавки.

2. Проверка размеров в процессе производства каждый час; 100% проверка калибра резьбы: «проходит/не проходит».

3. Проверка профиля уплотнительной поверхности и шероховатости.

4. Испытание на усилие вытягивания каждой партии обжатых сборок.

5. Окончательный визуальный осмотр на наличие дефектов покрытия и заусенцев.

Полная отслеживаемость по уникальному номеру партии.

Часто задаваемые вопросы

В1: В чем разница между шланговым фитингом и трубным фитингом?

A: Шланговые фитинги предназначены для гибких резиновых шлангов с гофрированной втулкой и зазубренным стержнем для захвата арматуры шланга. Трубные фитинги предназначены для жестких металлических труб с использованием врезного наконечника или резьбового уплотнения. Шланговые фитинги поглощают вибрацию и движение; Трубные фитинги обеспечивают жесткие, постоянные соединения.

В2: Предоставляете ли вы данные и характеристики обжима?

А: Да. Каждый шланговый гидравлический фитинг поставляется с соответствующими данными обжима, включая диаметр обжима и характеристики силы обжима. Мы предоставляем подробные схемы обжима и техническую документацию для обеспечения правильной сборки с вашим обжимным оборудованием.

В3: Какие типы шлангов совместимы с этими фитингами?

О: Наши фитинги совместимы со стандартными гидравлическими шлангами с проволочной оплеткой и спиральными шлангами. Для получения информации о конкретных марках и конструкциях шлангов проконсультируйтесь с нашей технической командой и сообщите характеристики вашего шланга.

Вопрос 4: Можно ли использовать фитинги из углеродистой стали в морской среде?

A: Фитинги из углеродистой стали с трехвалентным цинковым покрытием толщиной 8–12 мкм и пассивацией обеспечивают устойчивость к солевому туману более 500 часов и подходят для общего использования на открытом воздухе. Для длительного воздействия морской среды или высокого содержания соли мы рекомендуем фитинги из нержавеющей стали SS316L для обеспечения максимальной коррозионной стойкости.

Вопрос 5: В чем разница между шланговыми фитингами JIC 37° и DIN 24°?

Ответ: Раструб JIC 37° — это американский стандарт с углом уплотнения 37°, широко используемый в гидравлических системах Северной Америки. Конус DIN 24° — это немецкий стандарт с углом уплотнения 24°, распространенный в оборудовании Европы и Азии. Оба обеспечивают надежное уплотнение «металл-металл» при правильной затяжке.
