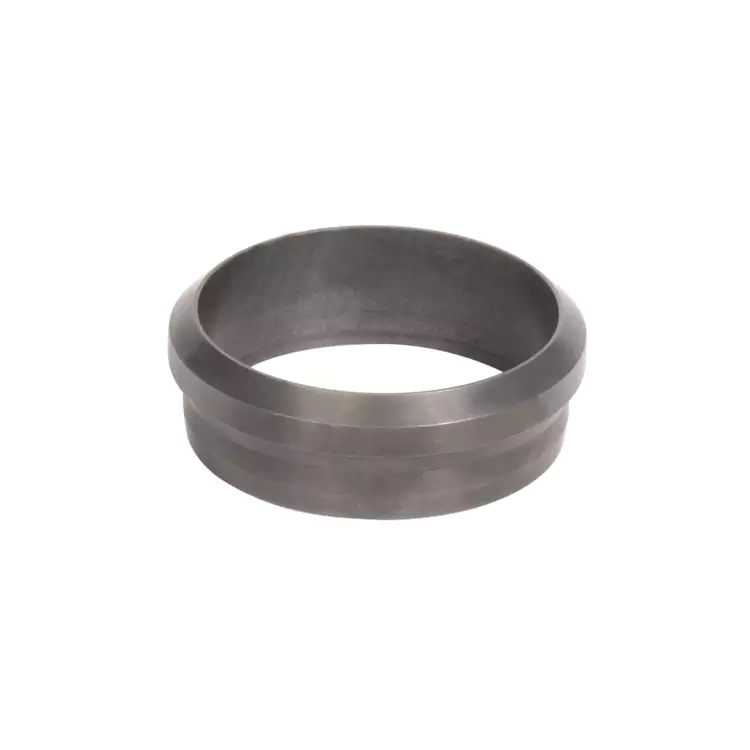

Обжимной наконечник для гидравлического трубопровода малой грузоподъемности

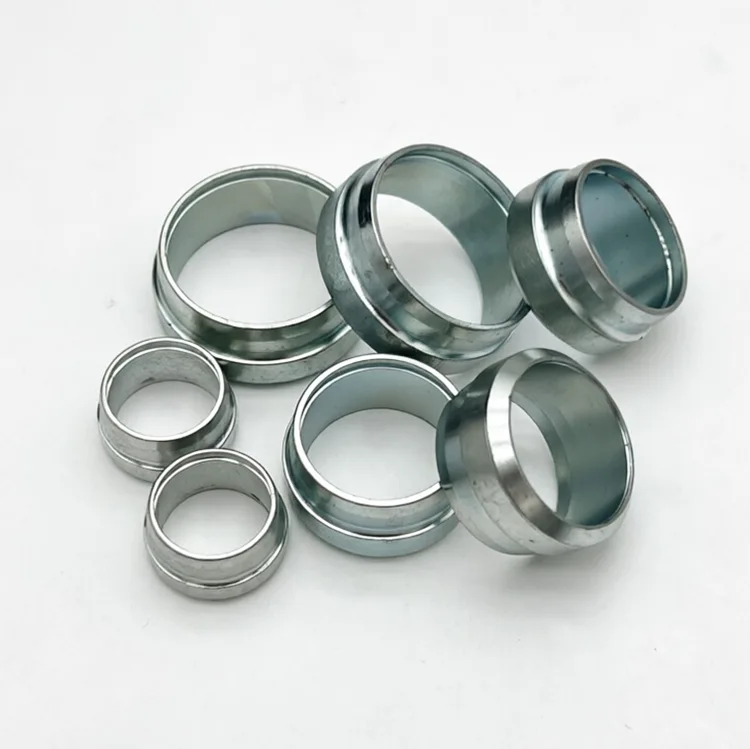

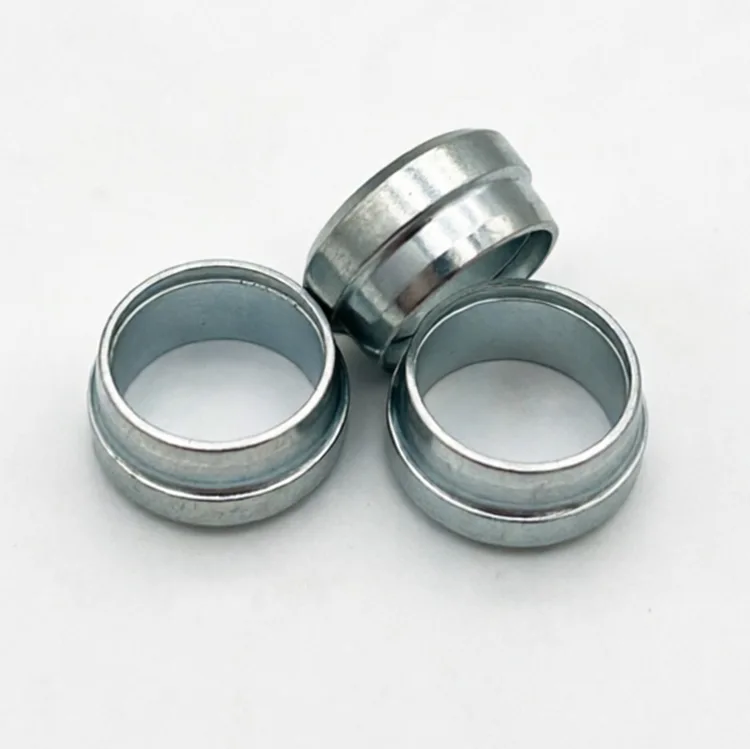

Врезные кольца XYOON серии L представляют собой специальные врезные соединители для трубных фитингов с конусом 24° по стандарту DIN 2353, предназначенные исключительно для тонкостенных бесшовных стальных труб. При затягивании обойма для гидравлического трубопровода для легких условий радиально сжимается и равномерно врезается в наружную стенку трубы, создавая герметичное, виброустойчивое уплотнение «металл-металл» без сварки, развальцовки или герметика. Это легкое, экономичное и удобное в обслуживании решение для подключения систем с номинальным давлением 16–25 МПа, которое устанавливается непосредственно в существующие фитинги стандарта DIN.

Основная ценность и ключевые отличия

Мы не просто сделали еще один стандартный наконечник — мы оптимизировали его для реальных режимов отказа тонких трубок:

Профиль лезвия, устойчивый к растрескиванию труб

Режущая кромка имеет закругленную дугообразную форму вместо острой необработанной кромки, поэтому она равномерно проникает в стенку трубы на 360°, не разрезая материал трубы. Полевые испытания тонкостенных трубок диаметром 8×1 мм показали, что уровень растрескивания составляет менее 0,1 %, а прочность на выдергивание на 30 % выше среднего показателя по отрасли.

Легкая конструкция, более низкая общая стоимость системы

Соответствующее прецизионным тонкостенным трубкам DIN 2391, каждое обжимное кольцо весит на 28 % меньше, чем эквивалентное тяжелое обжимное кольцо серии S. В сочетании с более тонкими трубками это снижает общую стоимость материалов трубопроводов на 25–30 %, сохраняя при этом полную номинальную производительность по давлению, что идеально подходит для крупносерийного OEM-производства.

Стабильная производительность от партии к партии

Все наконечники проходят закалку в контролируемой атмосфере, при этом твердость поверхности поддерживается в пределах HRC 58–62, а глубина корпуса точно контролируется на уровне 0,1–0,15 мм. Разница в производительности между производственными партиями составляет ≤2%, что исключает неожиданности при массовой сборке.

Применение и практические примеры использования муфт для гидравлических трубопроводов малой мощности

Типичные случаи использования

Централизованные системы смазки для станков с ЧПУ, пневматические контуры автоматизированных производственных линий, гидравлические трубопроводы текстильных машин, линии транспортировки продуктов питания и напитков, системы охлаждающей воды, линии управления контрольно-измерительными приборами, трубопроводы для легких химических процессов.

Часто задаваемые вопросы

Вопрос 1: Можно ли использовать втулки для гидравлических трубопроводов малой мощности на оборудовании с постоянной вибрацией?

А: Да. Наш оптимизированный профиль прикуса соответствует стандартам DIN по устойчивости к вибрации при номинальном давлении и надежно работает на оборудовании автоматизации и станках. Для применений с сильными ударами и импульсами высокого давления мы рекомендуем вместо этого наши тяжелые втулки серии S.

Вопрос 2: Совместимы ли они с трубными фитингами серии L других марок?

А: Да. Они производятся строго в соответствии с размерами серии L DIN 2353 и могут напрямую смешиваться со стандартными фитингами серии L с конусом 24° любой марки без проблем с утечками или посадкой.

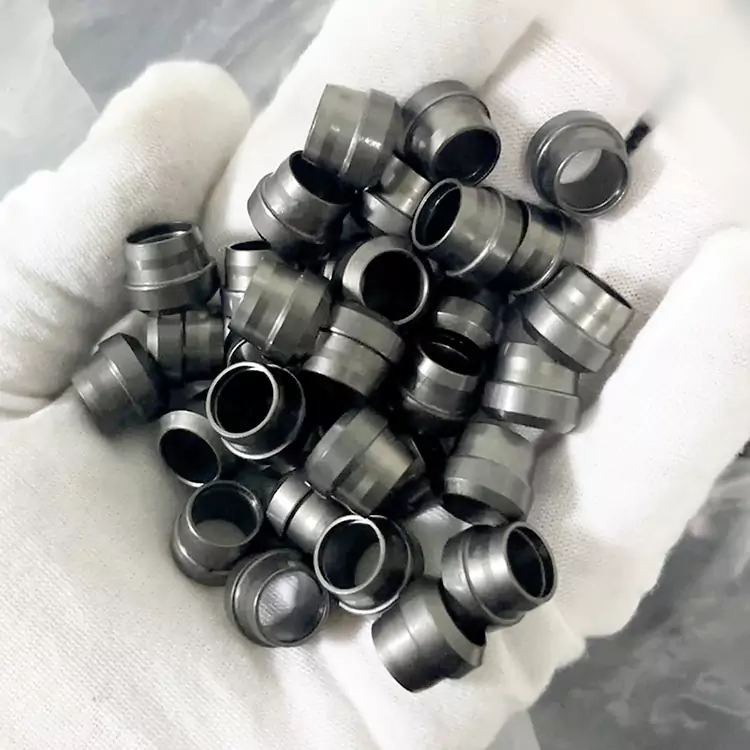

Вопрос 3: Можно ли использовать наконечники для светильников из нержавеющей стали в морской воде?

О: SS304 не рекомендуется использовать при длительном воздействии морской воды, поскольку на нем может развиться точечная коррозия. Для морской среды и морской воды мы рекомендуем нержавеющую сталь SS316L, обеспечивающую превосходную стойкость к хлоридам.

Вопрос 4: Как правильно установить световые наконечники серии L на тонкостенные трубки?

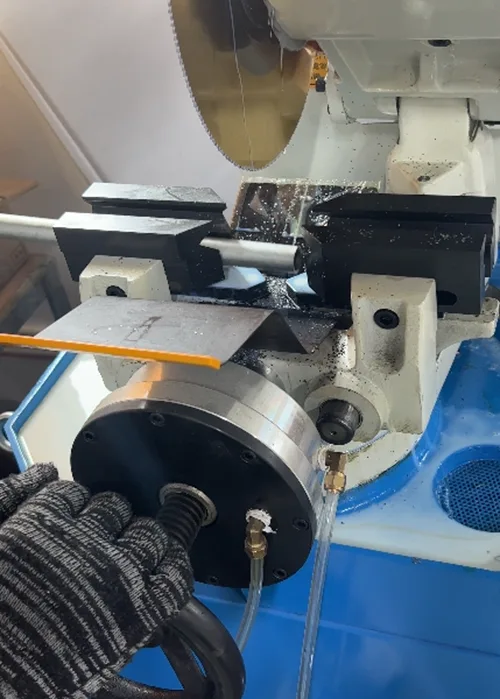

Ответ: Убедитесь, что концы трубок имеют квадратную форму, не имеют заусенцев и чисты. Полностью вставьте трубку в корпус фитинга. Затяните гайку вручную, затем с помощью гаечного ключа затяните ее на 1/4–1/2 оборота сверх затяжки вручную. При использовании тонкостенных трубок избегайте чрезмерной затяжки, чтобы предотвратить деформацию трубки. Для последовательной сборки рекомендуется использовать динамометрический ключ.

Вопрос 5: Можно ли использовать наконечники серии L со стандартными стеночными трубками?

Ответ: Обжимные кольца серии L специально разработаны для тонкостенных трубок. Для труб со стандартной толщиной стенки мы рекомендуем наши тяжелые обжимные кольца серии S, которые обеспечивают оптимальную глубину врезки и герметичность для труб стандартных размеров.
