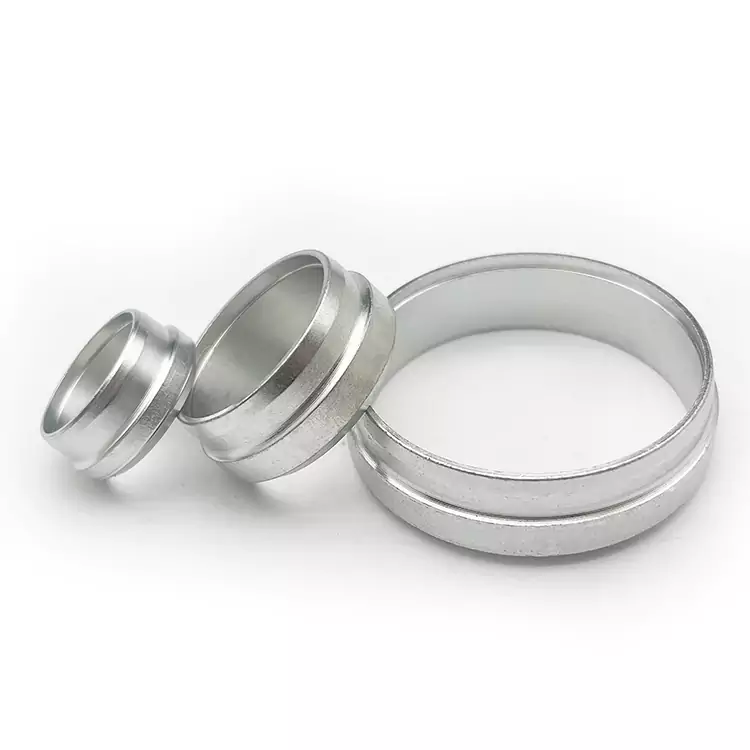

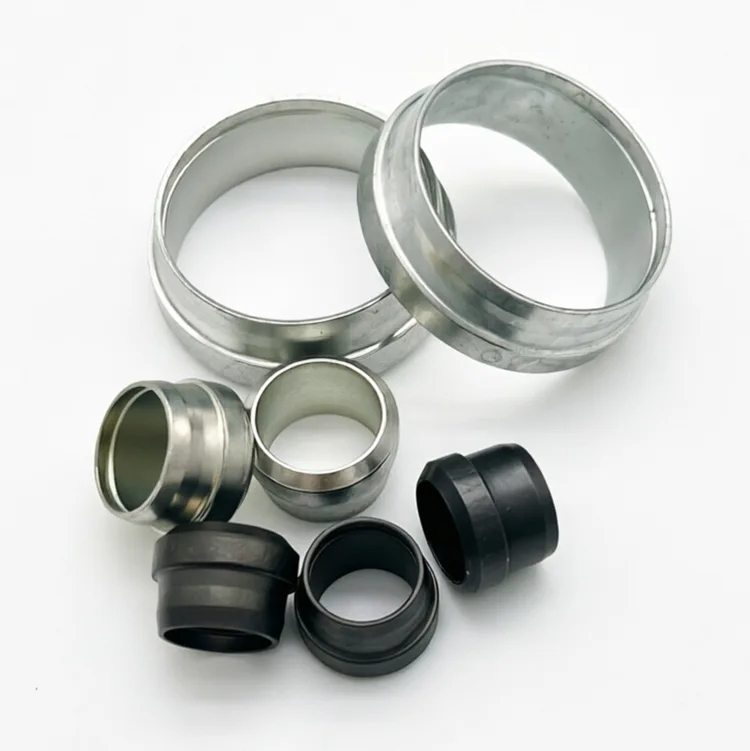

JS Гидравлическая втулка

Обзор продукта и функции

Гидравлическая втулка XYOON JS представляет собой фиксирующий и уплотняющий компонент для врезных трубных фитингов стандарта JIS. Установленный между нажимной гайкой и конусом корпуса фитинга, он деформируется и вгрызается в наружную стенку бесшовной стальной трубы при затягивании гайки, создавая как надежный механический захват, так и герметичное статическое уплотнение без сварки, развальцовки или дополнительных герметиков.

Он полностью взаимозаменяем с основными трубными фитингами стандарта JS, представленными на рынке, и широко используется для соединения гидравлических, пневматических, смазочных и легких химических технологических линий, обеспечивая быстрое, удобное в обслуживании и виброустойчивое решение для соединения труб.

Приложения и примеры проектов

Основные сценарии применения

Промышленные гидравлические системы, линии смазки станков, приборы для химических процессов, морское и морское оборудование, системы пневматического управления, линии полупроводникового газа, оборудование для обработки продуктов питания и напитков.

Эталонные проекты

Южнокорейский завод тонкой химии: поставлено 30 000 наконечников 316L JS для линий отбора проб анализаторов, устойчивых к средам слабых кислот и органических растворителей, прошедших 12-месячную проверку на месте с нулевой утечкой.

Японский OEM-производитель станков с ЧПУ: Гидравлическая втулка JS из углеродистой стали для гидравлических и смазочных трубопроводов всего станка, совокупно поставлено 8 миллионов штук, процент отказов сборки ниже 0,2%.

Сингапурский дистрибьютор по техническому обслуживанию морских судов: оптовые поставки наконечников из нержавеющей стали для модернизации трубопроводов судового машинного отделения, устойчивость к коррозии в солевом тумане соответствует требованиям морского класса, уровень повторных заказов достигает 82%.

Полный контроль качества процесса

Входной контроль: твердость сырья, химический состав и контроль размеров партии; неквалифицированные материалы отклоняются.

Точная формовка: холодная высадка с ЧПУ + прецизионная токарная обработка, автоматическое определение размеров ключевых поверхностей в режиме онлайн.

Проверка рабочих характеристик: каждая партия подвергается испытанию на силу выдергивания, испытанию на циклическое давление и испытанию в солевом тумане для проверки прочности захвата и надежности уплотнения.

Система отслеживания: каждая упаковка маркируется номером партии, позволяющим отслеживать партию сырья, дату производства и полные данные проверки.

Часто задаваемые вопросы

В1: Какой материал мне выбрать: углеродистую сталь или нержавеющую сталь?

О: Углеродистая сталь (оцинкованная) рекомендуется для общих гидравлических и смазочных систем с приоритетом затрат. Нержавеющая сталь 304 подходит для сред на водной основе и в условиях общей коррозии; Сталь 316L требуется для применения в морской воде, химической промышленности и газах высокой чистоты.

В2: Каково максимальное рабочее давление?

A: Обжимные кольца из углеродистой стали выдерживают давление до 25 МПа; Обжимные кольца из нержавеющей стали 304/316L выдерживают давление до 64 МПа, в зависимости от толщины стенки трубы и номинала фитинга.

В3: принимаете ли вы заказы на небольшое количество?

А: Да. Нет минимального заказа для стандартных размеров; образцы могут быть предоставлены для тестирования. Нестандартные размеры начинаются от 500 штук по спецификации.

В4: В чем разница между фитингами с одинарным и двойным наконечником?

A: В одинарном наконечнике (серия JS) используется один наконечник, который выполняет функции уплотнения и захвата и подходит для применений со средним давлением до 25–64 МПа. В двойном наконечнике используются отдельные передние и задние наконечники для уплотнения и захвата соответственно, что обеспечивает более высокие номинальные значения давления и лучшие антивибрационные характеристики для тяжелых условий эксплуатации.

Вопрос 5. Можно ли использовать гидравлическую втулку JS с трубками других производителей?

А: Да. Наши муфты JS, изготовленные в строгом соответствии со стандартами JIS, полностью взаимозаменяемы с основными трубными фитингами стандарта JS, представленными на рынке. Для достижения оптимальных характеристик мы рекомендуем использовать прецизионные холоднотянутые бесшовные стальные трубы, соответствующие размерным допускам JIS.
