Краткое содержание статьи:Надежность узла гидравлического шланга зависит не только от шланга и фитинга. Обжимная втулка играет решающую роль в создании надежного, герметичного соединения, защищая шланг во время работы. В этой статье объясняется, какГибкий шланг Гидравлический рукавработы, ее ключевые факторы производительности, подходящие области применения, варианты материалов, особенности обжима и выбор правильной втулки для требовательных гидравлических систем.

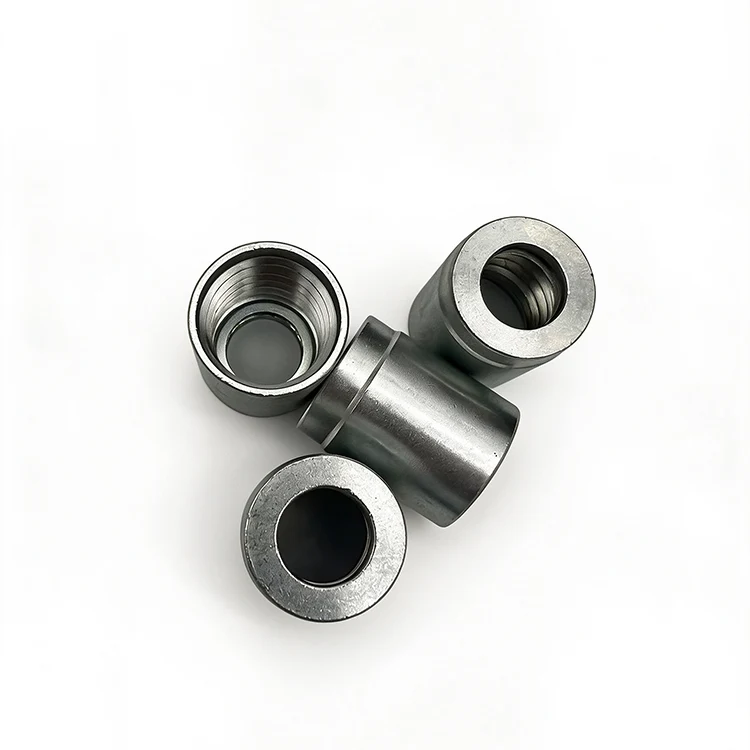

A Гибкий шланг Гидравлический рукавпредставляет собой цилиндрический металлический обжимной компонент, используемый для крепления гидравлического шланга к совместимому штоку шланга. Во время сборки обжимная машина применяет контролируемую радиальную силу, чтобы деформировать втулку вокруг шланга и фитинга, создавая постоянное механическое соединение. В отличие от обычных хомутов для шлангов, правильно спроектированное обжимное соединение предназначено для сложных гидравлических условий, где часто наблюдаются импульсы давления, вибрация, движение и механическое напряжение.
В соответствии сСЮНВ соответствии со спецификациями продукта, его втулка разработана в соответствии с требованиями SAE J516 и DIN, с контролем допусков на размеры до ±0,05 мм, заявленной однократной степенью обжатия 99,8% и устойчивостью к солевому туману более 500 часов для указанной обработки поверхности. Эти характеристики делают размерную стабильность и контролируемую деформацию важными факторами для производителей шлангов в сборе.
Поэтому производителям и специалистам по техническому обслуживанию втулку следует рассматривать как часть целостной системы соединения концов шланга, а не как изолированный металлический компонент. Важную роль играет совместимость шланга, штока, втулки, обжимной машины и параметров обжима.
Гидравлические системы могут работать под значительным давлением, в то время как оборудование одновременно подвергается вибрации и повторяющимся движениям. Плохо собранное шланговое соединение может привести к утечке, срыву шланга, преждевременному износу или неожиданному простою при обслуживании.
Правильно подобранный рукав способствует выполнению нескольких важных функций:
По этой причине втулку следует указывать вместе со шлангом и штоком шланга, а не выбирать исключительно по внешним размерам.
При поиске компонентов узла гидравлического шланга покупатели должны обращать внимание не только на цену и внешний вид. Точность размеров, защита поверхности, совместимость и стабильность производства могут напрямую влиять на эффективность сборки и долгосрочную надежность.
| Фактор оценки | Почему это важно | Что следует проверить покупателям |
|---|---|---|
| Размерный допуск | Поддерживает постоянную деформацию обжима | Внутренний диаметр, длина, размеры стенки и данные допусков. |
| Материал | Определяет прочность и устойчивость к окружающей среде. | Углеродистая сталь, нержавеющая сталь и требуемая марка материала. |
| Обработка поверхности | Помогает противостоять коррозии во время хранения и эксплуатации. | Толщина цинкового покрытия или отделка из нержавеющей стали |
| Внутренняя геометрия | Помогает защитить шланг во время обжатия. | Качество фаски, контроль заусенцев и гладкость поверхности |
| Совместимость с обжимными устройствами | Уменьшает количество ошибок сборки и брака | Рекомендуемый диаметр обжима и совместимость с машиной |
| Стабильность качества | Важно для массового производства | Процедуры проверки, отбора проб и производственного контроля |
Для промышленных покупателей техническая документация может быть так же важна, как и физическая составляющая. Таблицы диаметров обжима, информация о совместимости, записи проверок и документация по материалам могут упростить настройку производства и контроль качества.
Гидравлические шланги в сборе используются в оборудовании, где гидравлическая жидкость передает мощность между насосами, клапанами, приводами и другими компонентами. Условия эксплуатации могут значительно различаться, поэтому выбор втулки должен учитывать давление, вибрацию, воздействие коррозии, температуру и требования к техническому обслуживанию.
Экскаваторы, погрузчики, краны, бульдозеры и подобные машины используют многочисленные гидравлические линии. Эти шланги подвергаются вибрации, движениям, ударам и изменяющимся нагрузкам, поэтому надежность обжимных соединений особенно важна.
Горнодобывающее и металлургическое оборудование может помещать гидравлические компоненты в сложные механические условия. Прочные соединения на концах шлангов помогают обеспечить надежную передачу жидкости и снизить вероятность простоев, связанных с соединениями.
Тракторы, комбайны и другое сельскохозяйственное оборудование используют гидравлические системы рулевого управления, подъема, торможения и работы навесного оборудования. Надежный шланг в сборе может помочь упростить техническое обслуживание и обеспечить непрерывную работу во время сложных рабочих циклов.
Ремонтным мастерским часто необходимо быстро изготовить запасные шланги в сборе. Стандартизированные втулки с четкими характеристиками обжима могут повысить эффективность работы мастерской и сократить количество проб и ошибок при сборке шлангов.
Выбор материала должен основываться на рабочей среде, а не просто на выборе варианта с наименьшими затратами. Углеродистая сталь с соответствующим защитным покрытием может стать практическим решением для многих общих гидравлических применений, тогда как нержавеющая сталь часто предпочтительна там, где существует серьезное воздействие коррозии.
СЮН также предлагает варианты гидравлических рукавов из нержавеющей стали наряду с изделиями из углеродистой стали, что позволяет покупателям выбирать компоненты в соответствии с условиями их эксплуатации, а не полагаться на одну конфигурацию материала.
Даже качественная гильза может работать плохо, если процесс обжима неправильный. Шланг, шток шланга, втулка и обжимная машина должны работать как согласованная система. Чрезмерное обжатие может повредить армирование шланга, а недостаточное обжатие может привести к прорыву шланга или утечке.
Контролируемый процесс сборки обычно должен включать в себя:
Для производственных сред документированные параметры обжима особенно ценны, поскольку они помогают операторам воспроизводить одинаковое качество сборки в нескольких производственных партиях.
Группы закупок могут уменьшить проблемы совместимости, подготавливая техническую информацию перед запросом предложения. Вместо того, чтобы запрашивать только втулку номинального размера, предоставьте поставщику полные требования к применению.
Полезный контрольный список покупок включает в себя:
Для зарубежных покупателей поставщик, способный предоставить данные об обжимке и техническую помощь, может предложить дополнительное преимущество. Компания XYOON заявляет, что обеспечивает стандартные параметры диаметра обжима и может регулировать данные обжима в соответствии с конкретными требованиями к шлангам. Заявленный производственный процесс включает прецизионную токарную обработку с ЧПУ, снятие фасок и заусенцев, обработку поверхности, проверку размеров, отбор проб производительности, антикоррозийную упаковку и окончательную проверку.
Гидравлическая втулка — это внешний металлический обжимной компонент, который сжимается вокруг шланга и штока. Шланговый наконечник или вставка могут относиться к другому внутреннему компоненту фитинга в зависимости от конструкции соединения. Покупатели должны уточнить терминологию у поставщика перед заказом.
Совместимость зависит от размеров, стандартов, конструкции шланга и параметров обжатия. Компания XYOON заявляет, что ее рукава изготовлены в соответствии с требованиями SAE J516 и DIN и совместимы со многими основными конфигурациями шлангов. Конкретную совместимость следует проверить перед использованием в производстве.
Полезная техническая информация включает рекомендуемый диаметр обжима, применимые комбинации шлангов и фитингов, требования к инструментам, инструкции по сборке и критерии проверки. Для изготовления шлангов в сборе по индивидуальному заказу поставщикам также могут потребоваться спецификации производителя шлангов.
Согласно текущей информации о продукции XYOON, минимальный заказ стандартных размеров составляет 500 штук, а минимальный заказ индивидуальных размеров — 1000 штук. В наличии также указано количество образцов 50–100 штук. Покупатели должны подтвердить текущие коммерческие условия перед размещением заказа.
Правильный выбор материала, точное обжатие, правильная совместимость шлангов, защита от коррозии и регулярные проверки способствуют увеличению срока службы. Избегание чрезмерного усилия обжатия и выбор компонентов с гладкой внутренней геометрией также могут помочь защитить шланг во время сборки.
Гидравлическое шланговое соединение настолько надежно, насколько надежны его компоненты и процесс сборки. Хорошо спроектированная втулка может улучшить механическое удержание, обеспечить стабильность уплотнения, защитить шланг во время обжатия и обеспечить повторяемые результаты при производстве промышленных шлангов в сборе. При поискеГибкий шланг Гидравлический рукав, покупатели должны оценивать точность размеров, материал, устойчивость к коррозии, совместимость шлангов, данные обжима, стандарты проверки и техническую поддержку вместе, а не сосредотачиваться только на цене за единицу продукции.
Для производителей, дистрибьюторов, компаний по ремонту гидравлики и производителей оборудования, которые ищут надежные компоненты для сборки шлангов, XYOON предлагает гидравлические втулки из нескольких вариантов материалов, рекомендации по обжимке, поддержку индивидуальной настройки и техническую помощь. Чтобы обсудить спецификации, совместимость, оптовые заказы или индивидуальные требования,связаться с намии позвольте команде XYOON помочь вам найти подходящее решение для гидравлической муфты для вашего применения.
-
