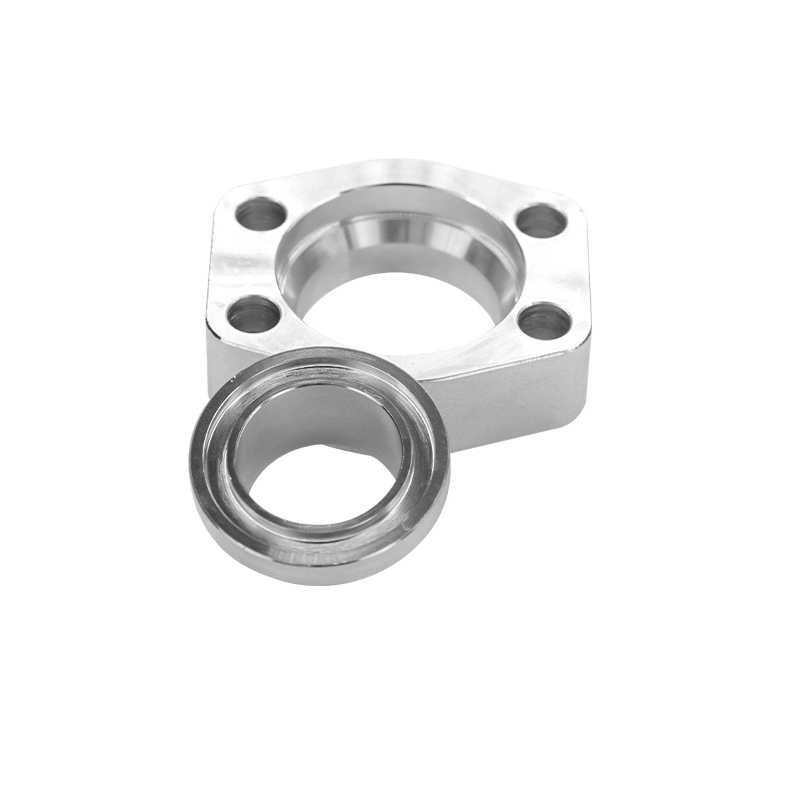

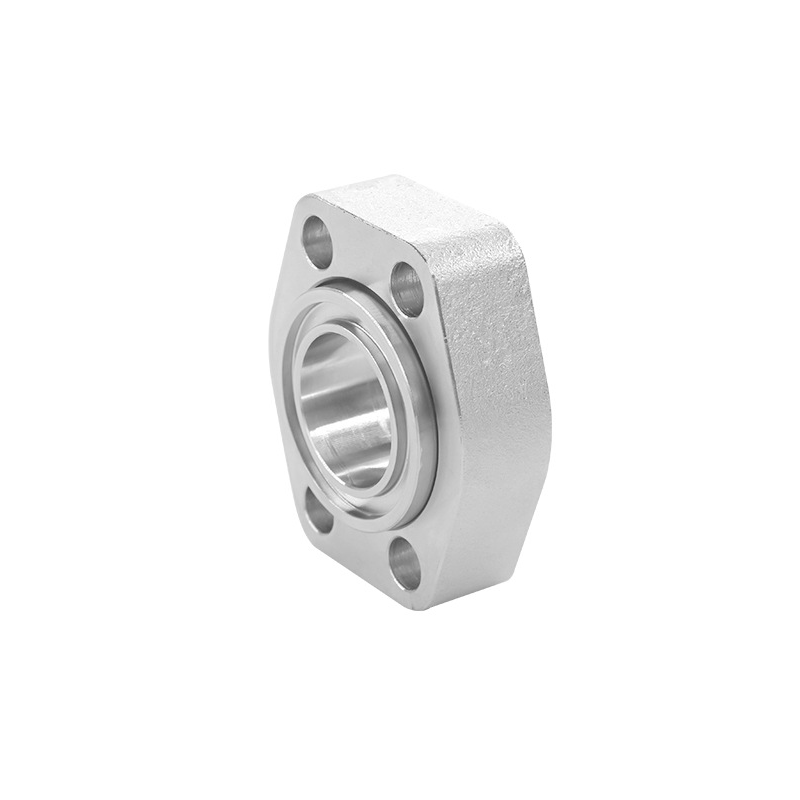

XYOON F37 Flange — это система несварных фланцевых соединений, которая в основном включает в себя следующие две технологии соединения:
В этом типе соединения стальные трубы без заусенцев подвергаются холодной штамповке с развальцовкой под углом 37° с использованием технологии развальцовки XYOON. Между каждой стальной трубкой и фланцевой вставкой установлено уплотнительное кольцо для обеспечения эластичного уплотнения; Между двумя фланцевыми вставками устанавливается специальное уплотнительное кольцо F37 (также можно использовать композитную прокладку или уплотнительное кольцо). После затягивания фланца в месте соединения труб образуется устойчивая к высокому давлению эластичная уплотнительная структура. Этот тип соединения можно использовать для стыковых соединений трубок с трубками или соединений трубок с патрубками.
Принцип работы:
- Технология орбитальной формовки стальных труб используется для обработки раструба, расширяющегося под углом 37°, на конце трубы.
- Фланец обеспечивает соединение и герметизацию за счет сжатия поверхности расширяющегося конуса.
Технические характеристики:
Применимый внешний диаметр стальной трубы: 16 ~ 165 мм (фланец 1/2 ~ 6 дюймов)
Максимальная толщина стенки стальной трубы: 9 мм.
Максимальное рабочее давление: 420 бар
Полностью бесшовный, холодный, без дефектов сварки и термической деформации.
В этом типе соединения в качестве стопорного элемента используется стопорное кольцо — сегментированное кольцо из нержавеющей стали, покрытое пружиной. Стопорное кольцо устанавливается в выточенную канавку на стальной трубке или переходнике. Когда фланец затянут, поверхность фланца сжимает стопорное кольцо, образуя надежное запирающее соединение. Этот тип соединения может применяться к различным сценариям XYOON F37, включая переборочные соединения, переходники с наружной резьбой, переходники с внутренней резьбой, сварные переходники и коленчатые соединения.
Фиксация фланца осуществляется с помощью стопорного кольца, сжатого фланцем.
Герметизация без утечек осуществляется с помощью высокоэффективного носителя уплотнения.
Развальцовка труб не требуется.
Ситуации, когда предварительно развальцованные стальные трубы не могут быть собраны
Условия труда при ограниченных производственных возможностях
Версия высокого давления подходит для труб диаметром от 1 ¼ дюйма до 10 дюймов.
Также доступна версия низкого давления (50–70 бар).
