Краткое содержание статьи:Надежное соединение гидравлического шланга должно выдерживать давление, вибрацию, повторяющиеся импульсные нагрузки и сложные условия эксплуатации. Правильно спроектированныйОбжимной гидравлический рукавсоздает постоянное механическое соединение между гидравлическим шлангом и соответствующим штоком шланга посредством контролируемого радиального сжатия. В этой статье объясняется, как работают обжимные втулки, какие материалы и характеристики имеют значение, где они используются и как выбрать правильное решение для гидравлических систем высокого давления.
Оглавление
- Что такое обжимная гидравлическая муфта?
- Как работает обжимная гидравлическая втулка?
- Какие характеристики имеют значение при выборе обжимной гильзы?
- Какие материалы доступны для изготовления гидравлических обжимных гильз?
- Каковы основные преимущества?
- Где используются обжимные гидравлические рукава?
- Как следует устанавливать обжимную гидравлическую втулку?
- Как качество производства влияет на производительность?
- Часто задаваемые вопросы
- Как получить подходящий гидравлический рукав?
Что такое обжимная гидравлическая втулка?

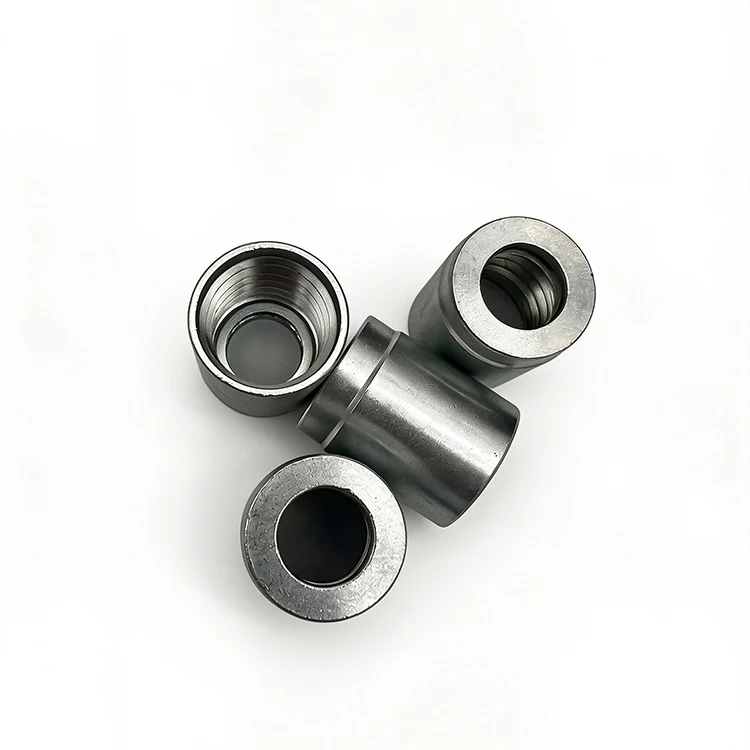

A Обжимной гидравлический рукавпредставляет собой цилиндрический металлический компонент, используемый в узлах гидравлических шлангов.СЮНпроизводит рукава, предназначенные для работы с соответствующими штоками шлангов и гидравлическими шлангами. Во время сборки специальная обжимная машина сжимает втулку в радиальном направлении, вызывая контролируемую деформацию вокруг шланга и штока. В результате получается постоянное механическое соединение, устойчивое к утечкам, вибрации, импульсам давления и выдергиванию шланга.
В отличие от обычных хомутов для шлангов, которые полагаются главным образом на внешнее зажимное усилие, правильно обжатая втулка образует более интегрированное соединение между шлангом, втулкой и фитингом. Это делает конструкцию подходящей для гидравлических применений, где важна стабильная работа под высоким давлением.
Решение XYOON разработано с учетом широко используемых требований к размерам SAE и DIN и доступно для нескольких конструкций гидравлических шлангов, включая типы шлангов 1SN, 2SN, 4SP и 4SH.
Как работает обжимная гидравлическая втулка?
Принцип работы основан на контролируемом радиальном сжатии. Рукав надевается на соответствующий шланг и фитинг в сборе перед помещением в подходящую обжимную машину. Затем машина применяет заданное усилие или диаметр обжима.
- Соответствие компонентов:Втулка, шланг и шток шланга выбираются в соответствии с их совместимыми спецификациями.
- Подготовка шланга:Шланг разрезается и подготавливается в соответствии с требованиями сборки.
- Сборка:Шланг вставлен в соответствующий шток шланга, а втулка расположена правильно.
- Обжим:Обжимная машина равномерно сжимает гильзу вокруг узла.
- Осмотр:Готовая сборка проверяется на точность размеров, правильность позиционирования и наличие видимых дефектов.
Особенно важен диаметр обжима. Чрезмерное сжатие может повредить армирование шланга или внутреннюю трубку, тогда как недостаточное сжатие может снизить прочность удержания и увеличить риск утечки или отрыва. По этой причине производители и специалисты по сборке шлангов всегда должны соблюдать указанные параметры обжима для выбранной комбинации шланга и фитинга.
Какие характеристики имеют значение при выборе обжимной гильзы?
Гидравлические шланги в сборе работают при самых разных давлениях, температурах, коррозии и механических условиях. Поэтому выбор втулки должен включать в себя нечто большее, чем просто сопоставление ее внешних размеров.
| Параметр | Спецификация СЮН | Почему это важно |
|---|---|---|
| Материал | Углеродистая сталь, нержавеющая сталь 304, нержавеющая сталь 316L. | Определяет механическую прочность и коррозионную стойкость. |
| Применимый шланг | 1СН, 2СН, 4СП, 4Ш | Обеспечивает совместимость с различными конструкциями шлангов. |
| Рабочее давление | До 600 бар / 8700 фунтов на квадратный дюйм | Поддерживает гидравлические системы высокого давления. |
| Размерный допуск | Контроль до ±0,05 мм | Помогает добиться последовательной деформации обжима |
| Обработка поверхности | Цинкование, черный фосфат, нержавеющая пассивация. | Повышает коррозионную стойкость и долговечность эксплуатации. |
| Устойчивость к солевому туману | Более 500 часов для оцинкованных версий | Обеспечивает дополнительную защиту в агрессивных средах. |
| Применимые стандарты | САЭ Дж516/ДИН | Поддерживает совместимость размеров со стандартными системами. |
В случае инженерных закупок покупатели также должны проверить конструкцию шланга, геометрию фитинга, диаметр обжима, рабочее давление, рабочую температуру, монтажное оборудование и воздействие окружающей среды, прежде чем окончательно доработать спецификацию.
Какие материалы доступны для изготовления гидравлических обжимных гильз?
Выбор материала напрямую влияет на то, как втулка будет работать в различных условиях. XYOON предлагает несколько вариантов материалов и обработки поверхности для удовлетворения различных требований гидравлической системы.
Углеродистая сталь
Углеродистая сталь обеспечивает практическое сочетание механической прочности и экономической эффективности. Для улучшения защиты поверхности можно использовать оцинковку или черное фосфатирование. Этот вариант подходит для многих строительных, промышленных и мобильных гидравлических систем, где рабочая среда не является чрезмерно агрессивной.
Нержавеющая сталь 304
Нержавеющая сталь 304 обеспечивает более высокую коррозионную стойкость, чем обычная углеродистая сталь, и подходит для чистых сред и слабокоррозионных применений. Его поверхность может быть пассивирована для усиления защиты от коррозии.
Нержавеющая сталь 316L
Нержавеющая сталь 316L предназначена для более агрессивных сред. Его молибденсодержащий состав обеспечивает повышенную устойчивость к коррозии, связанной с хлоридами, что делает его особенно полезным для морских, морских, химических и других суровых условий эксплуатации.
Выбор между этими материалами должен основываться на реальной рабочей среде, а не только на предпочтениях материалов.
Каковы основные преимущества?
Хорошо спроектированная гидравлическая муфта способствует общей надежности узла шланга, а не функционирует как изолированный металлический компонент.
- Контролируемая точность размеров:Тщательный контроль размеров помогает поддерживать постоянную деформацию обжима и качество сборки.
- Возможность высокого давления:Совместимые конфигурации могут поддерживать рабочее давление до 600 бар или 8700 фунтов на квадратный дюйм.
- Устойчивость к вибрации:Неразъемное обжимное соединение спроектировано таким образом, чтобы оставаться стабильным при механической вибрации и импульсах давления.
- Защита от коррозии:Цинкование, черный фосфат, нержавеющая сталь 304 и нержавеющая сталь 316L обеспечивают варианты для различных условий эксплуатации.
- Удобная для шланга конструкция:Гладкая внутренняя фаска помогает уменьшить ненужные повреждения внешнего слоя шланга во время сборки.
- Взаимозаменяемость:Соответствие требованиям SAE J516 и DIN обеспечивает совместимость с широко используемыми системами гидравлической арматуры.
Эти характеристики особенно важны, когда узел гидравлического шланга установлен в оборудовании, которое подвергается частым движениям, колебаниям давления или сложным условиям обслуживания.
Где используются обжимные гидравлические рукава?
Гидравлические шланги в сборе используются в мобильных машинах, промышленном оборудовании, транспортных системах и в тяжелой технике. Правильно выбранная втулка может обеспечить надежную передачу жидкости в этих средах.
| Промышленность | Типичные применения | Ключевое требование |
|---|---|---|
| Строительная техника | Экскаваторы, погрузчики, краны, бульдозеры | Устойчивость к давлению и вибрации |
| Горное дело | Гидравлические опоры и подземное оборудование | Долговечность в сложных условиях |
| Сельское хозяйство | Тракторы, комбайны, ирригационные системы | Надежные мобильные гидравлические соединения |
| Промышленная гидравлика | Термопластавтоматы и гидравлические силовые агрегаты | Стабильная долгосрочная работа |
| Морской и оффшорный | Судовые гидравлические системы и палубные механизмы | Коррозионная стойкость и надежность |
Для оборудования, работающего в прибрежных, морских или химически агрессивных средах, варианты из нержавеющей стали могут обеспечить дополнительную защиту от коррозии по сравнению с обычными конфигурациями из углеродистой стали.
Как следует устанавливать обжимную гидравлическую втулку?
Точность установки так же важна, как и качество компонентов. Даже изготовленная с высокой точностью муфта может работать плохо, если используется неправильный шланг, фитинг или параметры обжима.
- Перед сборкой подтвердите тип и размер шланга.
- Совместите втулку с соответствующим штоком шланга и фитингом.
- Осмотрите втулку и шланг на наличие загрязнений, заусенцев или видимых повреждений.
- Расположите втулку и шток шланга согласно инструкции по сборке.
- Используйте подходящую обжимную машину и рекомендуемый диаметр обжима.
- Проверьте готовый обжим визуально и по размерам.
- Выполните соответствующие испытания давлением или утечкой, если этого требует применение.
Для OEM-производства и сборки шлангов в больших объемах поддержание стандартизированных параметров обжима особенно важно, поскольку это уменьшает различия между партиями и операторами.
Как качество производства влияет на производительность?
Гидравлические втулки работают как часть узлов, несущих давление, поэтому важна стабильность производства. XYOON применяет процесс контроля качества, включающий проверку сырья, прецизионную обработку на станках с ЧПУ, проверку размеров, проверку фасок и проверку обработки поверхности.
Заявленный допуск на внутренний диаметр контролируется с точностью до ±0,05 мм, а проверка обработки поверхности партии помогает поддерживать постоянную защиту от коррозии. XYOON также заявляет, что продукцию можно отслеживать по уникальным номерам партий, что обеспечивает управление качеством и отслеживаемость производства.
Для покупателей, приобретающих гидравлические компоненты у китайского производителя или поставщика, полезная документация может включать информацию о материалах, записи проверок, данные о размерах, применимые стандарты и отслеживание партий. Эти детали могут облегчить входной контроль и долгосрочное управление поставщиками.
Для получения дополнительной информации о сопутствующих компонентах покупатели также могут изучитьгидравлическая трубопроводная арматураи чем ширегидравлический рукавассортимент продукции.
Часто задаваемые вопросы
1. Совместимы ли обжимные гидравлические втулки со штоками шлангов разных марок?
Совместимость зависит от размеров и применимых стандартов на шланги и фитинги. Компания XYOON разрабатывает свои рукава в соответствии с требованиями SAE J516 и DIN и заявляет, что совместимые продукты могут быть взаимозаменяемы с основными системами шланговых штоков.
2. Может ли компания XYOON предоставить параметры обжима?
Да. XYOON предоставляет стандартные параметры диаметра обжима для различных размеров и может предложить рекомендации, основанные на конкретной марке шланга и конфигурации сборки.
3. Каково максимальное рабочее давление?
Отдельные конфигурации XYOON рассчитаны на рабочее давление до 600 бар, что эквивалентно примерно 8700 фунтам на квадратный дюйм. Фактическое допустимое давление всегда следует сверять с полной спецификацией шланга в сборе.
4. Доступны ли варианты из нержавеющей стали?
Да. XYOON предлагает варианты из нержавеющей стали 304 и 316L. Сталь 316L особенно подходит для применений, требующих повышенной устойчивости к хлоридам и агрессивным средам.
5. Существует ли минимальный объем заказа?
Согласно информации о продукте XYOON, обычные размеры не имеют строгого минимального заказа, и могут быть приняты заказы на образцы. Индивидуальные размеры начинаются от 500 штук.
6. Какие типы шлангов можно использовать с этими рукавами?
В список совместимых типов шлангов входят плетеные шланги 1SN, 2SN, а также спиральные шланги 4SP и 4SH. Точная спецификация втулки должна соответствовать выбранному шлангу и штоку шланга.
Как получить подходящий гидравлический рукав?
Выбор правильного гидравлического рукава требует внимания к конструкции шланга, размерам фитинга, требованиям к давлению, материалу, воздействию коррозии и параметрам обжима. XYOON поддерживает стандартные и индивидуальные требования к фитингам гидравлических трубопроводов, а также предоставляет технические рекомендации по параметрам обжима, устранению неполадок и соответствующим аксессуарам для сборки шлангов.
Если вы приобретаете компоненты гидравлических шлангов для строительной техники, горнодобывающего оборудования, сельскохозяйственной техники, промышленных гидравлических систем или морского применения, просмотрите спецификации обжимных гидравлических рукавов XYOON или свяжитесь с командой инженеров для получения соответствующих рекомендаций. Для оптовых закупок, требований OEM, нестандартных размеров или комплексных решений по гидравлическим фитингам,связаться с намисегодня, чтобы обсудить вашу заявку и получить подходящее предложение и техническую поддержку.
