Краткое содержание статьи:Надежное соединение гидравлических трубок зависит не только от корпуса фитинга. Правильно подобранныйУглеродный гидравлический рукавможет усилить соединение труб, улучшить распределение нагрузки, поддержать уплотнение металл-металл и снизить риск утечек, вызванных вибрацией или напряжением при сборке. В этом руководстве объясняется принцип его работы, характеристики, преимущества, применение, особенности установки и факторы выбора для промышленных гидравлических систем.

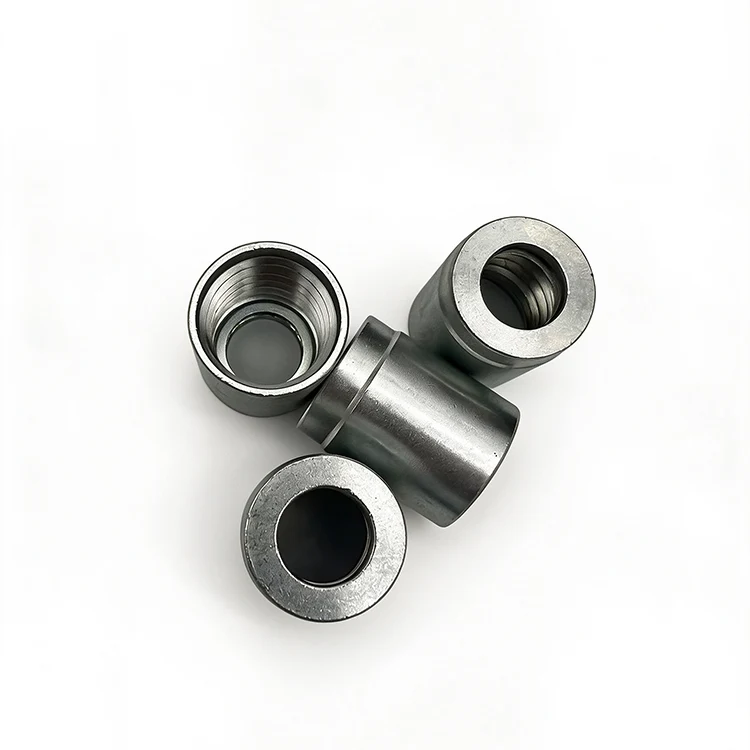

A Углеродный гидравлический рукавпредставляет собой прецизионно обработанный врезной компонент, используемый в компрессионных трубных фитингах. Он работает вместе с корпусом фитинга и гайкой, создавая надежное соединение между бесшовными стальными трубками и гидравлическим фитингом. Во время сборки осевое сжатие приводит к тому, что режущая кромка втулки врезается в стенку трубы, создавая механически заблокированное соединение металл-металл.
В отличие от сварных соединений данная конструкция не требует проведения огневых работ при обычном монтаже. Поэтому он полезен для гидравлических систем, где важны надежная сборка, доступ для обслуживания, устойчивость к вибрации и стабильные характеристики уплотнения.
Для промышленных покупателей не менее важен выбор производителя.СЮНпроизводит гидравлические рукава из углеродистой стали, разработанные в соответствии с требованиями DIN 2353 и ISO 8434-1, с возможностью стандартной поставки и промышленных закупок.
Продукт доступен для применения в сериях DIN 2353 L и S и предназначен для соединений гидравлических трубок высокого давления. В зависимости от конфигурации и условий системы номинальное рабочее давление может достигать 630 бар.
Принцип действия основан на контролируемой механической деформации. Когда гайка фитинга затягивается в соответствии с требуемой процедурой сборки, втулка перемещается в осевом направлении относительно конуса фитинга. Его режущая кромка постепенно проникает во внешнюю поверхность бесшовной стальной трубы.
Это создает несколько важных механических эффектов:
Правильная подготовка пробирки имеет важное значение. Точность резки, удаление заусенцев, чистота, размеры труб, совместимость втулок и процедура сборки — все это влияет на окончательное соединение. Качественная втулка не может компенсировать неправильно подготовленную трубку или неподходящий фитинг.
При сравнении гидравлических рукавов инженеры должны смотреть не только на материал. Стандарты, номинальное давление, обработка поверхности, коррозионная стойкость, совместимость размеров и возможность повторной сборки — все это влияет на долгосрочную работу.
| Параметр | Спецификация | Инженерное значение |
|---|---|---|
| Материал | Высокопрочная углеродистая сталь | Обеспечивает структурную прочность соединений гидравлических трубок. |
| Применимые стандарты | DIN 2353 Л/С, ISO 8434-1 | Поддерживает стандартизированную совместимость размеров. |
| Номинальное давление | До 630 бар / 63 МПа | Подходит для требовательных гидравлических систем высокого давления. |
| Обработка поверхности | Цинкование толщиной 8–12 мкм или черный фосфат. | Обеспечивает защиту поверхности и гибкость применения. |
| Устойчивость к солевому туману | 500+ часов | Повышает устойчивость к агрессивному воздействию окружающей среды. |
| Сборка | 2–3 раза при подходящих условиях | Соответствует требованиям по техническому обслуживанию и обслуживанию |
| Система качества | ИСО 9001:2015 | Поддерживает контролируемое производство и управление качеством. |
Фактическую допустимое давление всегда следует оценивать вместе с материалом трубки, ее размерами, конфигурацией фитинга, температурой, рабочей средой и конструкцией всей гидравлической системы. Максимальный опубликованный рейтинг компонента не должен автоматически рассматриваться как допустимый рейтинг всей собранной системы.
Гидравлическое оборудование часто работает в условиях значительных колебаний давления. Правильно собранное врезное соединение обеспечивает механически удерживаемое соединение трубок, которое можно использовать в требовательных гидравлических контурах. Ассортимент втулок XYOON из углеродистой стали предназначен для применений с рабочим давлением до 630 бар.
Передний край является критически важной функциональной областью. Точная механическая обработка помогает добиться контролируемого контакта со стенкой трубы, а постоянство размеров обеспечивает повторяемость сборки. Это особенно важно, когда на одной машине необходимо установить несколько гидравлических соединений.
Углеродистая сталь обеспечивает полезную механическую прочность, а обработка поверхности повышает устойчивость к воздействию окружающей среды. XYOON предлагает оцинкованные версии с толщиной покрытия 8–12 мкм и заявленной стойкостью к солевому туману более 500 часов. Обработка черным фосфатом также доступна для особых случаев применения при высоких температурах или без смазки.
Совместимость с размерами DIN 2353 и ISO 8434-1 может упростить поиск, обслуживание и замену. Для производителей оборудования и групп технического обслуживания стандартизированные компоненты могут снизить сложность, связанную с заменой отдельных соединительных деталей.
В нормальных условиях и при условии, что режущая кромка не повреждена, втулка выдерживает примерно два-три цикла сборки. Это может быть полезно, когда гидравлическое оборудование требует проверки, замены компонентов или обслуживания трубопровода.
Компактная конструкция и характеристики соединения под высоким давлением делают гидравлические рукава из углеродистой стали пригодными для широкого спектра гидравлического оборудования.
Для применений, подверженных воздействию морской воды, сред с высоким содержанием хлоридов или агрессивных химических сред, инженеры должны оценить, подходит ли углеродистая сталь. В таких условиях альтернативы нержавеющей стали, такие как марки 304 или 316, могут обеспечить более подходящую коррозионную стойкость.
Для выбора правильной втулки требуется нечто большее, чем просто соответствие номинальному диаметру трубы. Перед размещением заказа отделы закупок и инженеры должны оценить всю систему соединений.
Перед сборкой трубка должна быть чистой, правильно разрезанной, без чрезмерных заусенцев и повреждений поверхности. Втулку и сопрягаемые компоненты также следует проверить на предмет загрязнения или деформации. Во время сборки следуйте указанной производителем процедуре установки и требованиям к моменту затяжки, а не полагайтесь только на визуальное суждение.
В более крупных производственных проектах использование контролируемой подготовки труб и стандартизированных процедур сборки может помочь улучшить согласованность нескольких соединений.
Компоненты гидравлического соединения могут быть небольшими, но точность размеров напрямую влияет на надежность системы. XYOON описывает процесс обеспечения качества производства, включающий проверку сырья, прецизионную обработку с ЧПУ, передовой контроль, испытание на твердость, проверку обработки поверхности и контроль размеров на уровне партии.
Производитель также заявляет, что производственные партии отслеживаются по уникальным номерам партий, что его система качества сертифицирована по стандарту ISO 9001:2015, а его продукция разработана в соответствии с требованиями DIN 2353 и ISO 8434-1.
Для промышленных покупателей услуги поставщика могут быть так же важны, как и спецификации компонентов. XYOON предоставляет стандартные размеры для регулярных поставок, производство по индивидуальным размерам, техническую поддержку, отслеживание партий, образцы по запросу и 12-месячную гарантию от производственных дефектов.
Поэтому при оценке поставщика гидравлических рукавов покупатели должны учитывать как характеристики продукта, так и способность поставщика обеспечить согласованные размеры, документацию, техническую помощь и повторные поставки.
Используется в качестве врезного компонента в компрессионных трубных фитингах. Во время сборки он захватывает внешнюю стенку бесшовной стальной трубы и способствует механически надежному и герметичному гидравлическому соединению.
Да. Углеродные гидравлические втулки XYOON разработаны в соответствии с требованиями DIN 2353 и ISO 8434-1 и предназначены для совместимых стандартизированных систем компрессионных фитингов.
Указанное номинальное давление для изделия XYOON составляет до 630 бар (63 МПа). Однако допустимое рабочее давление всего гидравлического узла должно также учитывать трубку, фитинг, температуру, среду и конструкцию системы.
В нормальных условиях поддерживается примерно два-три цикла сборки, когда режущая кромка остается неповрежденной. Детали, демонстрирующие деформацию, чрезмерный износ или повреждение, следует заменить.
Продукт доступен с цинковым покрытием толщиной 8–12 мкм и черным фосфатированием. Подходящий вариант зависит от рабочей температуры, подверженности коррозии и условий применения.
Углеродистая сталь может потребовать дополнительного рассмотрения в морской среде или в условиях соленого тумана. При длительном воздействии морской воды или условий, богатых хлоридами, марки нержавеющей стали, такие как 316, следует оценить на предмет улучшенной коррозионной стойкости.
Да. Стандартные размеры доступны для регулярных закупок, а индивидуальные размеры могут быть изготовлены в соответствии с конкретными техническими требованиями. XYOON заявляет, что изготовление нестандартных размеров обычно занимает примерно 15–20 рабочих дней.
Хорошо спроектированная втулка из углеродистой стали может сыграть важную роль в надежности соединений гидравлических трубок высокого давления. Сочетая в себе контролируемое защемление, стандартизированные размеры, защиту поверхности и удобную в обслуживании сборку, он обеспечивает практичное решение для соединения строительной техники, станков, гидравлических силовых агрегатов, сельскохозяйственного оборудования и других промышленных систем.
Для покупателей, которым нужны стандартизированные компоненты гидравлического соединения, XYOON предлагает втулки из углеродистой стали в соответствии с требованиями DIN 2353 и ISO 8434-1, с номинальным давлением до 630 бар, несколькими вариантами обработки поверхности, отслеживанием партий и технической поддержкой. Если вы закупаете стандартные компоненты или разрабатываете индивидуальное решение для гидравлических соединений,связаться с намичтобы обсудить характеристики вашей трубки, условия эксплуатации, необходимое количество и требования к применению с командой XYOON.
