Ручная развальцовочная машина для предварительной сборки отрезных колец

Ручная развальцовочная машина для предварительной сборки отрезных колец представляет собой изготовленное на заказ пассивное гидравлическое оборудование для обработки трубопроводов, предназначенное для открытых строительных площадок, мобильных рабочих станций технического обслуживания и удаленных строительных площадок. В состав оборудования входит встроенная ручная гидравлическая насосная станция, что устраняет необходимость во внешних источниках энергии, таких как электричество и воздушные компрессоры. Он также охватывает как предварительную установку муфт, так и расширение отверстий труб в качестве двух процедур предварительной обработки трубопровода. По сравнению с обычными ручными машинами, представленными на рынке, недорогими простыми гидравлическими предустановочными устройствами и стационарным электрическим предустановочным оборудованием, они компенсируют недостатки отрасли в четырех аспектах: трудозатраты, точность обработки, адаптируемость к условиям труда и срок службы. Это необходимое вспомогательное оборудование для обслуживания и эксплуатации трубопроводов строительной техники, кораблей и открытых шахт.

Области применения: Где сияет KC-A02

1.Полевое обслуживание строительной техники.

2.Аварийный ремонт воздушных компрессоров и термопластавтоматов.

3. Капитальный ремонт трубопроводов дизельных двигателей в удаленных местах.

4. Сборка и модификация гидравлической станции на месте.

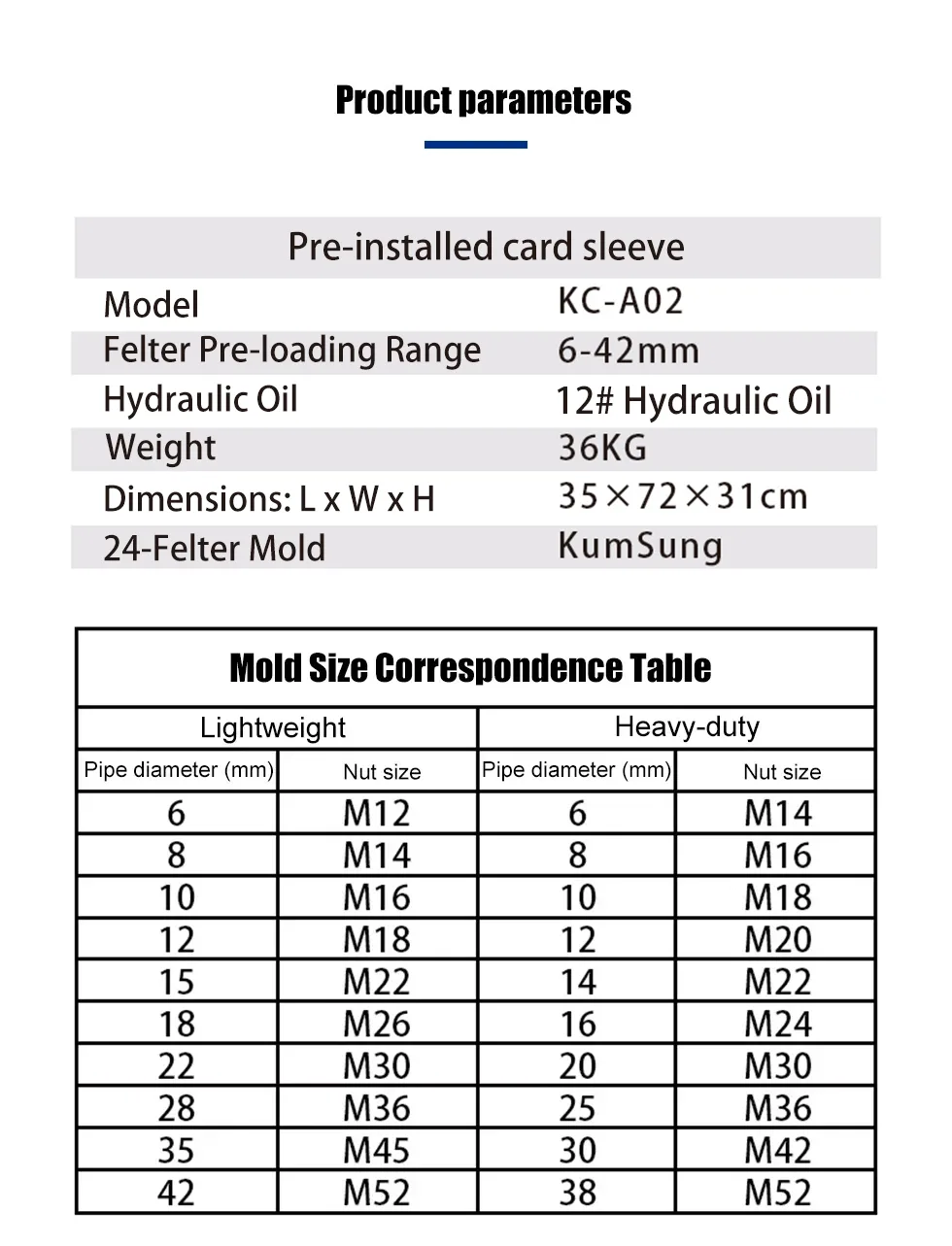

Параметр продукта

Основная структура и принцип работы

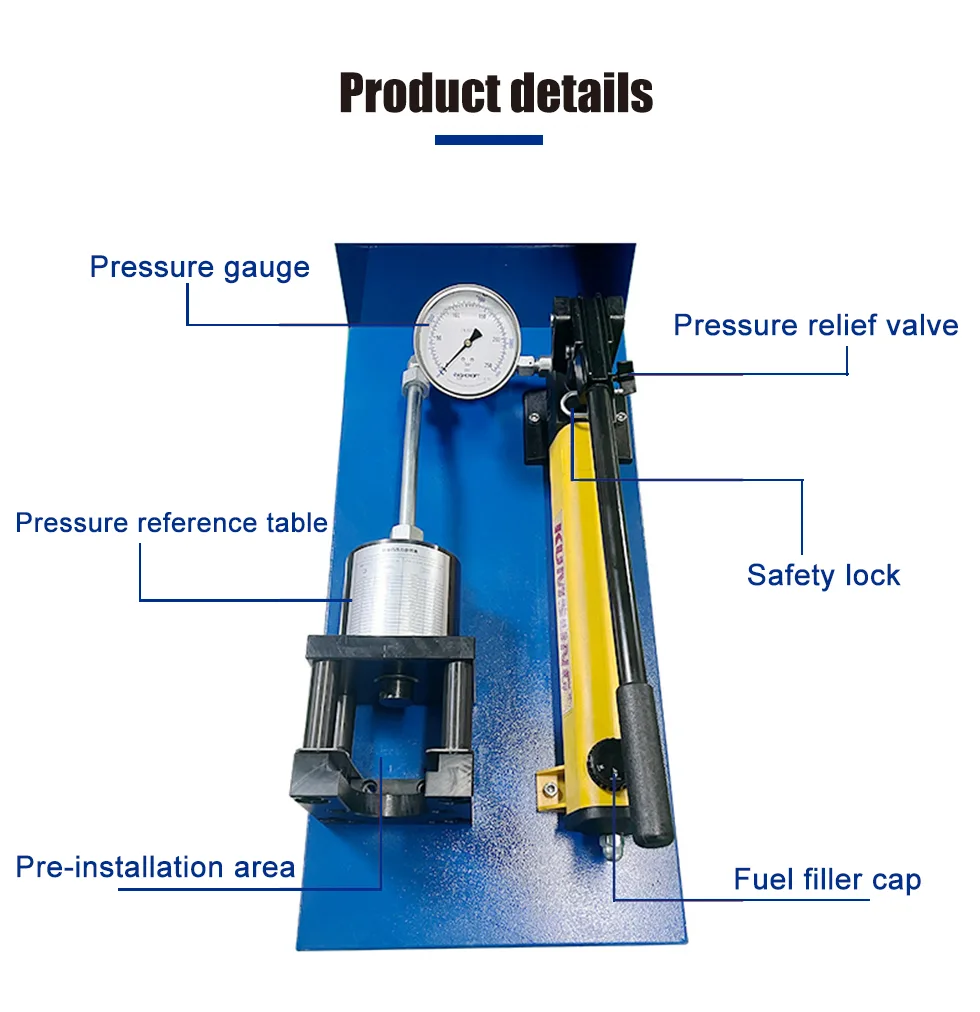

1. Компоненты всей машины

Ручной станок для предварительной сборки отрезных колец состоит из двух основных модулей: независимого гидравлического силового агрегата и ручного ручного гидравлического насоса. Он имеет разъемную сборочную конструкцию без внешней проводки или резервных воздушных трубок. Все контуры гидравлического масла полностью интегрированы в корпус насоса. Перед отправкой с завода он проходит испытание на герметичность. После распаковки его можно сразу использовать без дополнительной сборки и отладки.

2. Основная рабочая логика

Внутреннее гидравлическое давление создается путем ручного возвратно-поступательного движения и нажатия на ручной насос. Тяга передается через масляный контур для завершения предварительной установки втулки и формирования расширения отверстия трубы. Выходное давление находится в механическом гидравлическом самоблокирующемся режиме. После ручного прекращения давления давление можно поддерживать в течение короткого периода времени, чтобы предотвратить отскок и деформацию отверстия трубы. Это отличается от простых ручных инструментов с пружинным возвратом.

Преимущества интегрированной двухфункциональной конструкции

1. Интеграция процессов, сокращение количества оборудования, перевозимого на объекте.

Большинство традиционного трубопроводного оборудования, представленного на рынке, либо предварительно установлено с одной функцией, либо имеет одну функцию расширения. При работе на объекте приходится носить с собой два устройства, что занимает транспортное пространство и увеличивает стоимость управления оборудованием. КС-А02 реализует предварительную установку втулки и расширение отверстия трубы в одном устройстве, которое можно использовать для обеих функций за одну операцию. Для каждой выездной операции необходимо иметь с собой только одно устройство, подходящее для машин скорой помощи и небольших складских помещений в машинных отделениях судов.

2. Параметры процесса одинаковы, что приводит к более высокой степени соответствия трубопровода.

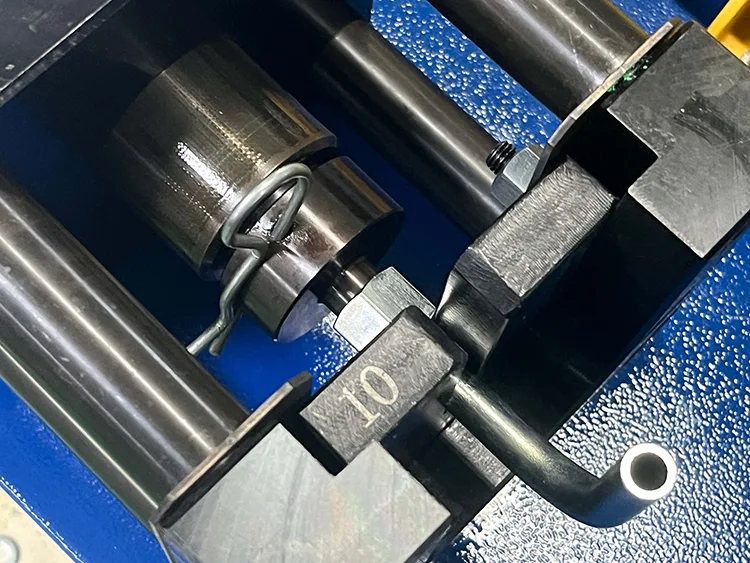

Формы для предварительной установки оборудования и формы для расширения равномерно фрезерованы в соответствии со стандартом гидравлических трубопроводов ISO8434. Величина сжатия перед установкой и параметры угла конуса расширения одного и того же материала трубы взаимно согласованы, что позволяет избежать чрезмерного допуска на посадку трубопровода, вызванного обработкой на разных машинах, и предотвращает утечку трубопровода из источника.

Адаптивность условий труда

1. Устранение проблем, связанных с обычными электрическими развальцовочными машинами для предварительной сборки.

Обычные предварительно собранные факельные машины с электрической розеткой должны питаться от розеток и внешних воздушных компрессоров. Они совершенно непригодны для использования в сценариях без электропитания, например, в отдаленных шахтах, на открытых дорогах для аварийного ремонта, на морских судах и на временных мобильных строительных площадках. KC-A02 не требует внешнего питания и приводится в движение исключительно за счет ручного гидравлического привода. Он может стабильно работать на любой местности и в условиях отсутствия электричества.

2. Адаптация к сценариям работы персонала

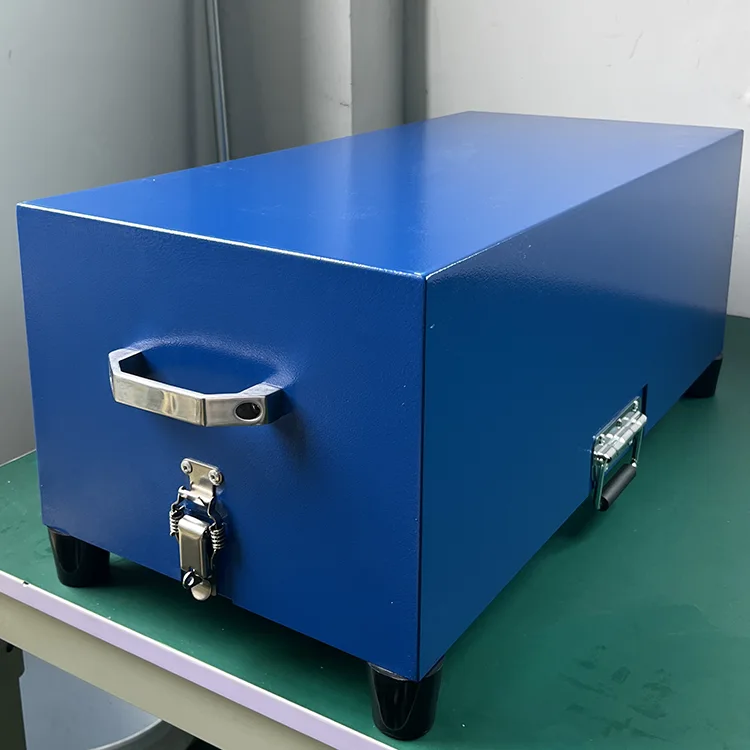

Машина для развальцовки предварительно собранных отрезных колец с ручным управлением в основном предназначена для технических специалистов по трубопроводам, бригад по техническому обслуживанию оборудования и строительных бригад, занимающихся инженерным аутсорсингом. Машина легкая и портативная, ее можно поместить непосредственно в ящик для инструментов или перевезти в транспортном средстве, что подходит для обслуживания разрозненных точечных трубопроводов и мелкомасштабных сценариев заводского изготовления трубопроводов на месте.

Сравнение потребления человеческих ресурсов и точности обработки

1. Человеческие затраты превосходят чисто ручные инструменты для предварительной установки.

Традиционная предварительная установка втулки вручную с использованием винтовой экструзии основана на чисто механическом крутящем моменте винта. Предварительная установка одной трубы большого диаметра требует совместной работы трех человек, что приводит к длительному времени работы и крайне высокой утомляемости рабочих. В этой модели используется конструкция с гидравлическим усилением, что сокращает затраты человеческих ресурсов на предварительную установку той же трубы на 65%. Один человек может самостоятельно выполнить обработку всех характеристик труб.

2. Точность обработки сравнивается с электрическим оборудованием, чтобы избежать дефектов перед установкой.

При прямой ручной предварительной установке возникают проблемы с неравномерным регулированием крутящего момента. Особенно для труб большого диаметра выше DN25 существует высокий риск ослабления закусывания муфты и царапин от сдавливания стенки трубы, что может привести в будущем к протечкам и отсоединению трубопровода в условиях высокого давления. Гидравлическая удерживающая конструкция KC-A02 может поддерживать постоянный ход экструзии, а квалифицированная скорость предварительной установки готовой продукции такая же, как и у машины для предварительной установки электрической втулки фиксированного типа, что полностью решает проблему ослабления при предварительной установке большого диаметра.

Отличительная основная сила конкурентного продукта

1. Различия в материале корпуса насоса и его долговечности.

В большинстве недорогих аналогичных конкурирующих продуктов обычно используются тонкостенные корпуса насосов из литого алюминия и недорогие уплотнения из нитрилового каучука. Через 3–6 месяцев использования могут возникнуть такие проблемы, как утечка гидравлического масла, сброс давления и растрескивание корпуса насоса. В XYOON KC-A02 используется встроенный кованый корпус насоса из стали 45# и полностью закрытая уплотнительная прокладка из NBR (нитрил-бутадиенового каучука). При выходе с завода он подвергается непрерывному испытанию на удержание давления в 1,5 раза выше номинального и 2000 раз без утечек масла или сброса давления, а его срок службы более чем в два раза превышает срок службы обычных конкурирующих продуктов.

2. Различия в спецификациях обработки материала труб.

Большинство ручных гидравлических инструментов для предварительной сборки в отрасли поддерживают только развальцовочные втулки легких серий (6–22 мм) и не могут быть совместимы с гидравлическими трубопроводами, работающими в тяжелых условиях. Машина для развальцовки предварительной сборки с ручным отрезным кольцом одинаково совместима как с легкими, так и с прочными стандартными развальцовочными втулками и может обрабатывать трубы диаметром от 6 мм до 42 мм, отвечая требованиям смешанного использования трубопроводов в различных отраслях, таких как строительная техника, горнодобывающая промышленность и химическое машиностроение.

Комплексная доставка и оригинальное заводское послепродажное обслуживание.

Оборудование в заводской комплектации оснащено полным комплектом пресс-форм соответствующих характеристик, инструментами для дозаправки гидравлического масла, а также бумажными руководствами по эксплуатации на китайском и английском языках; Опираясь на собственные производственные мощности завода XYOON, поддерживается нестандартная точная настройка пресс-форм. Предоставляется 2-летняя гарантия на всю машину, 1-летняя бесплатная замена уплотнительных деталей, а клиенты со всего мира могут напрямую подать заявку на оригинальные заводские запасные части.

Часто задаваемые вопросы

В1: Может ли KC-A02 обрабатывать гидравлические трубы из нержавеющей стали?

О: Да, стандартные формы совместимы с углеродистой сталью и нержавеющей сталью 304, двумя распространенными типами гидравлических бесшовных труб. Не рекомендуется обрабатывать утолщенные трубы из специальной нержавеющей стали с толщиной стенки более 2,5 мм, так как они склонны к износу пресс-формы.

В2: Необходимо ли добавлять гидравлическое масло перед использованием?

A: Ручная развальцовочная машина для предварительной сборки режущего кольца предварительно заправлена ​​противоизносным низкотемпературным гидравлическим маслом, когда она покидает завод. Нет необходимости в предварительной смазке при получении изделия; Во время ежегодного технического обслуживания или при утечке давления необходимо доливать только противоизносное гидравлическое масло 46.

В3: Как отличить портативную предварительно собранную машину с электрической розеткой от предварительно собранной машины с ручным расширением KC-A02?

О: Для стационарных мастерских и сценариев долгосрочного стабильного электроснабжения выбирается портативная электрическая модель; для таких сценариев, как отдаленные районы без электричества, высотные трубопроводы, техническое обслуживание судов на море и спорадические аварийные ремонты, выбирайте напрямую интегрированную машину с ручным управлением предварительным расширением KC-A02.

В4: Соответствует ли он международным стандартам обработки трубопроводов?

Ответ: Параметры обработки всей машины соответствуют международным стандартам раструбных труб ISO 8434 и DIN 2353. Корпус оборудования прошел сертификацию CE и может напрямую экспортироваться в Европу и на рынки Ближнего Востока.

В5: Будет ли риск взрыва насоса при длительном обслуживании?

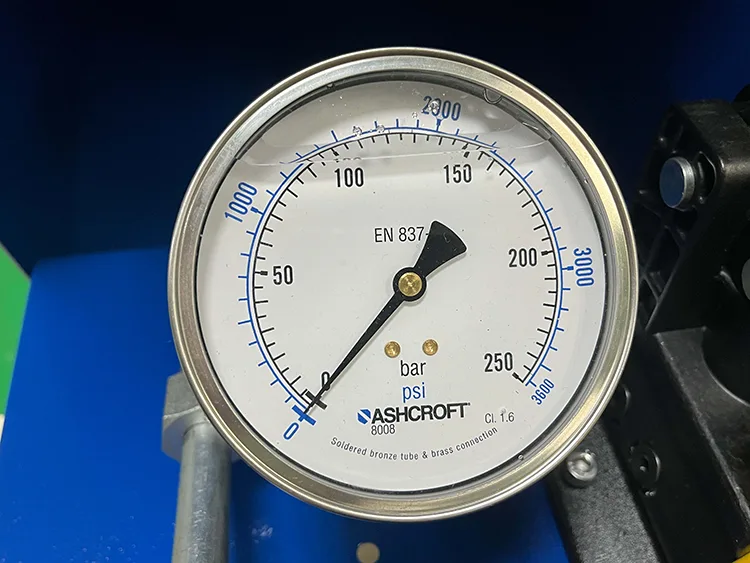

A: Корпус насоса оснащен переливным и предохранительным клапаном. При достижении номинального рабочего давления давление автоматически сбрасывается. Нет риска взрыва насоса избыточного давления, и он соответствует нормам ЕС по безопасности механического оборудования.
