Гидравлический фитинг с жесткой трубой

Традиционные сварные жесткие трубопроводы требуют наличия сертифицированных сварщиков и разрешений на огневые работы, а также сопряжены с высоким риском внутреннего загрязнения и усталостного разрушения сварных швов.

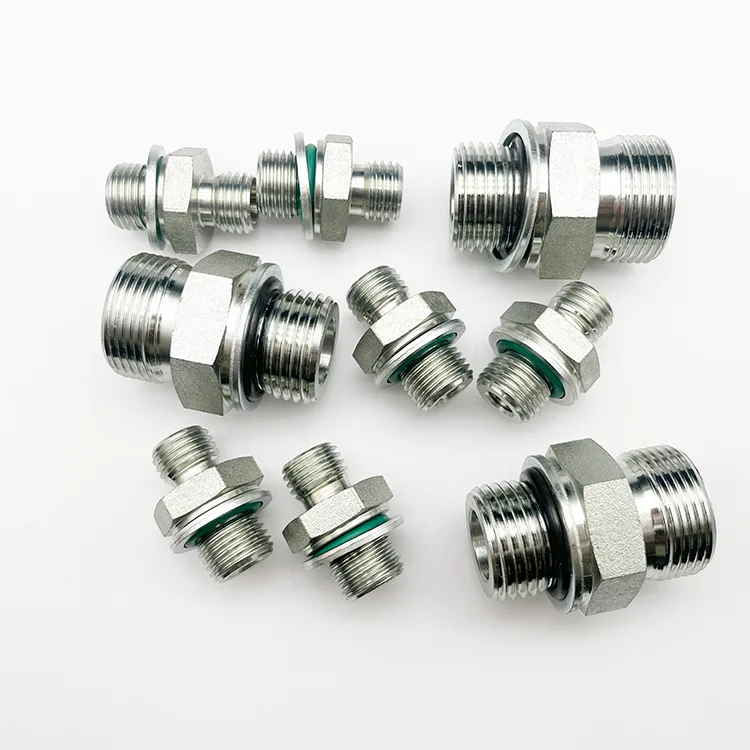

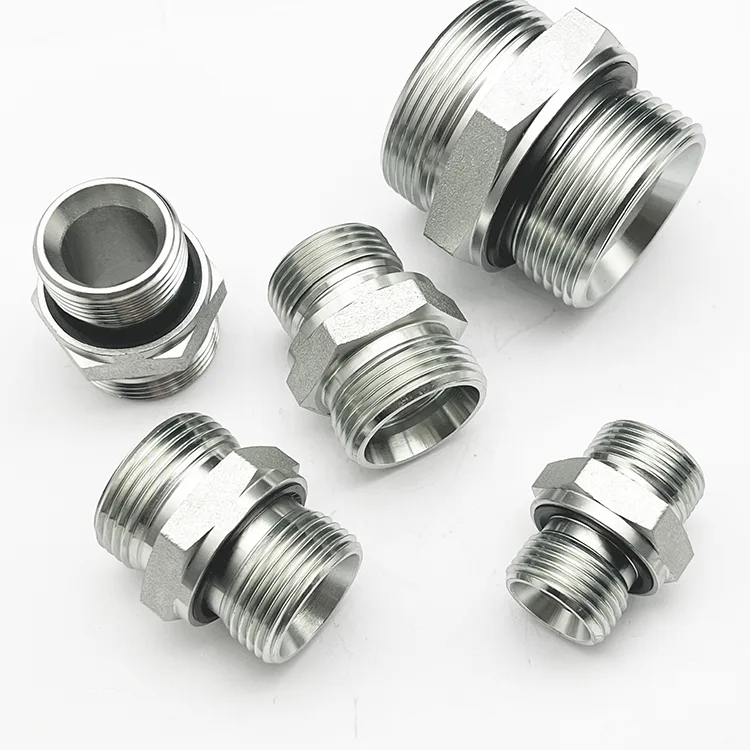

Гидравлические фитинги XYOON для жестких труб представляют собой прецизионные соединители для бесшовных стальных труб, доступные в конфигурациях с врезным сжатием, привариваемыми и с развальцовкой 37°. Врезные конструкции полностью исключают сварку, обеспечивая быструю, чистую и герметичную сборку стационарных трубопроводных систем тяжелой промышленности.

Основные преимущества

Установка на 60 % быстрее: для врезной конструкции требуется только стандартный гаечный ключ. Не требуется сварочное оборудование или сертифицированные сварщики, что значительно сокращает трудозатраты на объекте и время простоев.

Нулевое внутреннее загрязнение: внутри трубок не остается сварочного шлака или оксидной окалины, что исключает риск повреждения насоса/клапана. Не требуется промывка после сварки, идеально подходит для контуров высокой чистоты.

Срок службы в импульсном цикле более 1 млн. Прецизионные уплотнительные седла выдерживают непрерывную вибрацию и пульсацию давления, обеспечивая более высокую усталостную прочность, чем сварные соединения.

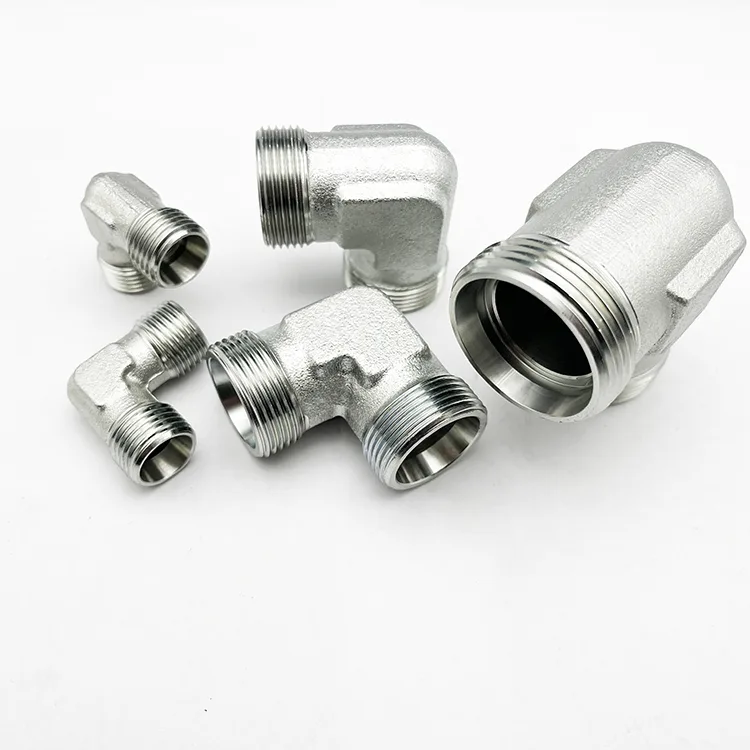

Полный диапазон конфигураций: прямые соединители, колена, тройники, переходники, переборки, заглушки и колпачки — все от одного поставщика и стабильного качества.

Многоразовое использование и удобство обслуживания: фитинги врезного типа допускают повторную разборку и повторную сборку, что делает модификацию системы и текущее обслуживание быстрыми и недорогими.

Технические характеристики

Области применения гидравлических фитингов с жесткими трубами

Гидравлические системы сталелитейных заводов, судовые машинные отделения, линии пищевой промышленности, гидравлические станции электростанций, линии литья под давлением, металлургическое оборудование.

Сертификация и гарантия качества

Имеющиеся сертификаты:

ISO 9001:2015 – Сертифицирована система менеджмента качества.

CE PED – соответствует директиве ЕС по оборудованию, работающему под давлением

ROHS и REACH – материалы, соответствующие требованиям

EN 10204 3.1 – Протоколы испытаний материалов предоставляются по запросу.

Процесс контроля качества:

Спектральный анализ сырья и проверка размеров.

Внутрипроизводственный размерный аудит каждый час; 100% проверка калибра резьбы: «проходит/не проходит».

Проверка профиля уплотнительной поверхности и шероховатости.

100% испытание давлением на партию.

Окончательный визуальный контроль дефектов покрытия и качества поверхности.

Процент заводских проходок стабильно превышает 99,8%. Полная отслеживаемость по уникальному номеру партии.

Послепродажная поддержка и гарантия

Гарантия 12 месяцев от производственного брака.

Техническая поддержка по электронной почте, телефону или видеозвонку для получения инструкций по установке, выбора фитинга и проверки совместимости системы.

Прослеживаемость партий – производственные записи архивируются для каждой партии.

Быстрое пополнение запасов – стандартные размеры на складе; нестандартные размеры 15-20 рабочих дней.

Бесплатный образец – доступен по запросу для проверки клиента.

Круглосуточный ответ на запрос.

Часто задаваемые вопросы

Вопрос 1: В чем разница между врезными, приварными фитингами и фитингами с развальцовкой 37°?

A: Врезной тип (DIN 2353) не требует сварки: при затягивании наконечник врезается в стенку трубы, что идеально подходит для быстрой и чистой сборки. К концу трубы привариваются приварные фитинги, подходящие для неразъемных соединений в высокотемпературных системах. Раструб 37° (SAE J514) использует раструбный конец трубы и гайку, обычно используемые в гидравлических системах Северной Америки. Выбирайте в зависимости от стандарта вашей системы и предпочтений при установке.

Вопрос 2. Можно ли повторно использовать врезные фитинги после разборки?

О: Корпус фитинга и гайку можно использовать повторно. Однако при первоначальной установке наконечник необратимо деформируется, и при повторной сборке его необходимо заменить новым, чтобы обеспечить надежное уплотнение.

В3: Каково максимальное рабочее давление для жесткой трубопроводной арматуры?

A: Фитинги тяжелых серий из углеродистой стали рассчитаны на давление до 630 бар (в зависимости от размера). Фитинги из нержавеющей стали рассчитаны на давление до 400 бар. Всегда проверяйте номинальное давление на основе толщины стенки трубы и технических характеристик фитинга.

Вопрос 4. Совместимы ли гидравлические фитинги с жесткими трубами с трубами других производителей?

А: Да. Наши фитинги, изготовленные в соответствии со стандартами DIN и SAE, полностью совместимы с любыми бесшовными стальными трубами, отвечающими необходимым размерным допускам. Мы рекомендуем использовать прецизионные холоднотянутые бесшовные трубы для достижения оптимальных характеристик.

В5: Поддерживаете ли вы нестандартные размеры и нестандартные конфигурации?

А: Да. Мы поддерживаем нестандартные размеры, специальные материалы и нестандартные конфигурации на основе чертежей и спецификаций заказчика. Пожалуйста, свяжитесь с нашей технической командой и сообщите свои требования.
