Технология развальцовки XYOON — это технология соединения труб методом холодной формовки без сварки, независимо разработанная компанией Ningbo XYOON Machinery для гидравлических трубопроводных систем высокого давления. Сопоставленный с передовыми международными процессами соединения труб, он устраняет болевые точки отрасли, связанные с традиционными сварными фланцами — высокие скорости утечек, длительные циклы строительства и многочисленные угрозы безопасности — в условиях эксплуатации с высоким давлением и высокой вибрацией. Специально разработанный для сценариев высоконадежной транспортировки жидкости в тяжелой промышленности, энергетике и транспорте Китая, он полностью соответствует эксплуатационным требованиям основных промышленных трубопроводов в Китае.
Холодная штамповка устраняет источники сварочного тепла, сварочный шлак и оксидную окалину, устраняя риски термического стресса и коррозии под напряжением.
Время промывки системы сокращено более чем на 60 %, что значительно улучшает чистоту трубопроводов.
Отсутствие работ с открытым огнем, что обеспечивает безопасное строительство в легковоспламеняющихся и взрывоопасных средах.
Номинальное рабочее давление до **420 бар (6000 фунтов на квадратный дюйм).

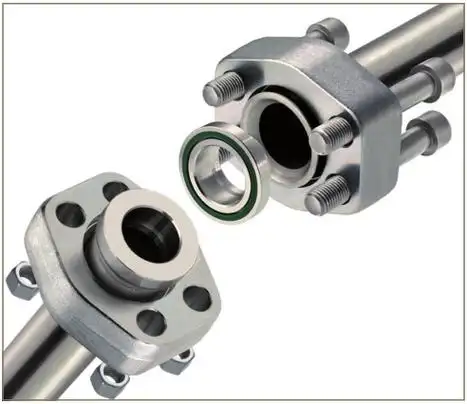

Унифицированная запирающая конструкция с четырьмя болтами, срок службы импульсной усталости превышает 1 миллион циклов.
Отсутствие расшатывания и протечек при постоянной высокочастотной вибрации, превосходя по надежности резьбовые и сварные соединения.
Поддерживает международные стандарты, включая SAE J518 (код 61/62) и ISO 6162.
Совместим с китайским отраслевым стандартом JB/ZQ 4187; Установочные размеры взаимозаменяемы 1:1.
Диаметр трубы: 16–165 мм (по индивидуальному заказу до 273 мм).
Максимальная толщина стенки: 9 мм; совместим с углеродистой сталью, нержавеющей сталью 316L и другими материалами.
Технология XYOON Flaring Technology использует самостоятельно разработанный процесс орбитального холодного факельного формования, поддерживаемый серией факельного оборудования собственного производства. Процесс обработки состоит из пяти стандартизированных этапов:
1. Выбирайте бесшовные прецизионные стальные трубы, подходящие для процесса холодной штамповки, из углеродистой стали, нержавеющей стали и других материалов.
2. Точно разрежьте трубу и удалите заусенцы с концов трубы, чтобы завершить очистку и предварительную обработку концов трубы.
3. Использовать специальное развальцовочное оборудование для холодного орбитального сжигания, обеспечивая плоскостность торца развальцовки и прочность конструкции.
4. Полная предварительная сборка с использованием нестандартных фланцев отечественного производства, промежуточных конических втулок и высокоэффективных уплотнений.
5. Затяните соединительные болты крест-накрест с номинальным крутящим моментом в соответствии со спецификациями, чтобы завершить соединение труб.
Эта технология была использована в нескольких ключевых инженерных проектах по всему Китаю и получила широкое применение в металлургии, нефтехимии и аэрокосмической промышленности. Он используется в гидравлических трубопроводах ветроэнергетического оборудования, жидкостных системах тяжелой металлургической промышленности, нефтехимических транспортных трубопроводах и других сценариях, адаптируясь к локализованному строительству, эксплуатации и техническому обслуживанию отечественных промышленных проектов.
