Обжимной наконечник для сверхмощного гидравлического трубопровода

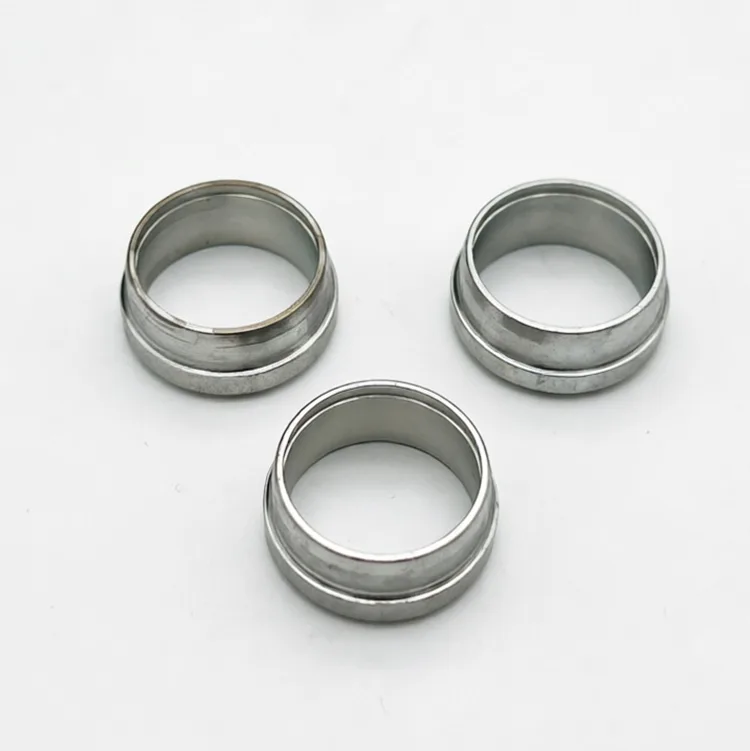

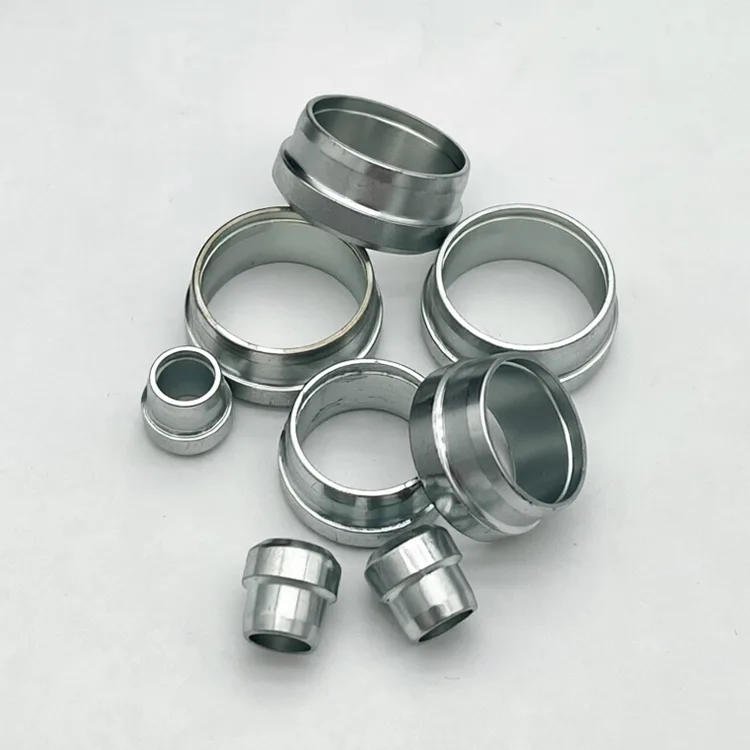

Обжимной наконечник для сверхмощных гидравлических трубопроводов XYOON серии S, соответствующий стандартам DIN 2353 и ISO 8434-1, представляет собой уплотнительный компонент с двумя лезвиями врезного типа, разработанный для толстостенных бесшовных стальных труб, работающих в условиях экстремального давления. Номинальное давление до 630 бар, доступны из углеродистой стали и SS316L, размеры от φ6 до φ42 мм. Твердость поверхности HRC 58-62, прочный сердечник для поглощения ударов. Предназначено для гидравлических систем горнодобывающей, строительной, морской и нефтепромысловой промышленности. Прямые поставки с завода с бесплатными образцами.

Создан для экстремальных гидравлических нагрузок

В гидравлических системах высокого давления — горнодобывающей технике, строительном оборудовании, металлургических прессах и морских буровых установках — неисправности трубных соединений не просто вызывают утечки. Они вызывают незапланированные простои, угрозу безопасности и затраты на ремонт, в сотни раз превышающие стоимость самого фитинга. Обычные наконечники часто проскальзывают под импульсным давлением, трескаются при сильной вибрации или теряют предварительную нагрузку после 1000 часов непрерывной работы, что требует частой повторной затяжки на месте.

Врезные кольца XYOON тяжелой серии (тип S) представляют собой специально разработанные запирающие и уплотнительные компоненты врезного типа для трубных фитингов с конусом 24° стандарта DIN 2353 / ISO 8434-1, предназначенные исключительно для толстостенных бесшовных стальных труб, работающих в тяжелых условиях. При затягивании нажимной гайки наконечник сжимается в радиальном направлении, а его двойные режущие кромки глубоко и равномерно проникают в внешнюю стенку трубки, создавая постоянную механическую блокировку и герметичное уплотнение металл-металл. Никакой сварки, развальцовки и герметика не требуется.

Основные преимущества производительности муфт для гидравлических трубопроводов для тяжелых условий эксплуатации

1. Каждая деталь конструкции оптимизирована для тяжелых условий эксплуатации:

2.Лидирующее в отрасли номинальное давление, проверено по размеру

3. Структура прикуса с двумя лезвиями: защита от вытягивания + устойчивость к импульсной усталости.

4. Контролируемый градиент твердости: твердый край, прочный корпус.

5. Создан для суровых полевых условий.

6. Настоящая взаимозаменяемость

Приложения и проверенные практические примеры

Строительная техника (экскаваторы, краны, погрузчики), горное гидравлическое оборудование, металлургические ковочные прессы, морские и морские гидравлические системы, нефтепромысловое оборудование, гидроагрегаты высокого давления, туннелепроходческие машины.

Проверенные проекты клиентов

Австралийский OEM-производитель горнодобывающего оборудования: ранее клиент сталкивался с падением крутящего момента на 12% и уровнем утечек на 3,8% после 1000 часов работы с втулками конкурентов. После перехода на XYOON 1500-часовые полевые испытания показали 0 случаев выдергивания трубок и уровень утечек ниже 0,2% при повторных заказах в течение 4 лет подряд.

Топ-3 китайских брендов строительной техники: полная комплектация главного гидравлического контура для экскаваторов грузоподъемностью 20–30 тонн. Прошел 1 миллион испытаний импульсного цикла при давлении 35 МПа, соответствуя строгим стандартам надежности OEM-производителя и заменяя импортные наконечники по цене на 40 % ниже.

Почему стоит выбрать XYOON?

Имеющиеся сертификаты:

DIN 2353 / ISO 8434-1 – Соответствует международным стандартам гидравлики для тяжелых условий эксплуатации.

ISO 9001:2015 – Сертифицирована система менеджмента качества.

CE 2006/42/EC – соответствует директиве ЕС по безопасности машинного оборудования.

SGS – проверен состав материала (доступен по запросу)

Гарантия качества:

Закалка в контролируемой атмосфере с поверхностной твердостью HRC 58-62 и глубиной оболочки 0,1-0,15 мм. 100% контроль размеров и испытание на твердость каждой партии. Процент заводских проходок стабильно превышает 99,8%. Каждая партия включает полный отчет о проверке и сертификат на материал.

Часто задаваемые вопросы

Вопрос 1: В чем разница между тяжелыми наконечниками серии S и легкими наконечниками серии L?

О: Толстые муфты серии S предназначены для толстостенных бесшовных труб и рассчитаны на давление до 630 бар и имеют двойную врезку для работы при экстремальном давлении и вибрации. Легкие наконечники серии L предназначены для тонкостенных трубок в системах низкого и среднего давления (16-25 МПа) с однолопастной конструкцией. Выбирайте серию S для тяжелых условий эксплуатации и серию L для легких и экономичных проектов.

Вопрос 2. Совместимы ли втулки для сверхмощных гидравлических трубопроводов с фитингами других марок?

А: Да. Изготовленные строго в соответствии с размерами серии S DIN 2353 и ISO 8434-1, они на 100 % взаимозаменяемы без модификаций со всеми мировыми брендами тяжелых конических фитингов с конусом 24°.

В3: Каково максимальное рабочее давление для наконечников серии S?

A: Стандартные муфты серии S рассчитаны на давление до 630 бар (63 МПа), в зависимости от толщины стенки трубы и номинала фитинга. Для особых требований к высокому давлению мы предлагаем индивидуальные решения по запросу.

Вопрос 4. Можно ли использовать наконечники серии S из углеродистой стали в агрессивных средах?

A: Наконечники из углеродистой стали с цинковым покрытием подходят для общего использования внутри помещений и при небольшом использовании на открытом воздухе. Для морских, химических сред или сред с высокой влажностью мы рекомендуем нержавеющую сталь SS316L, обеспечивающую превосходную коррозионную стойкость и увеличенный срок службы.
