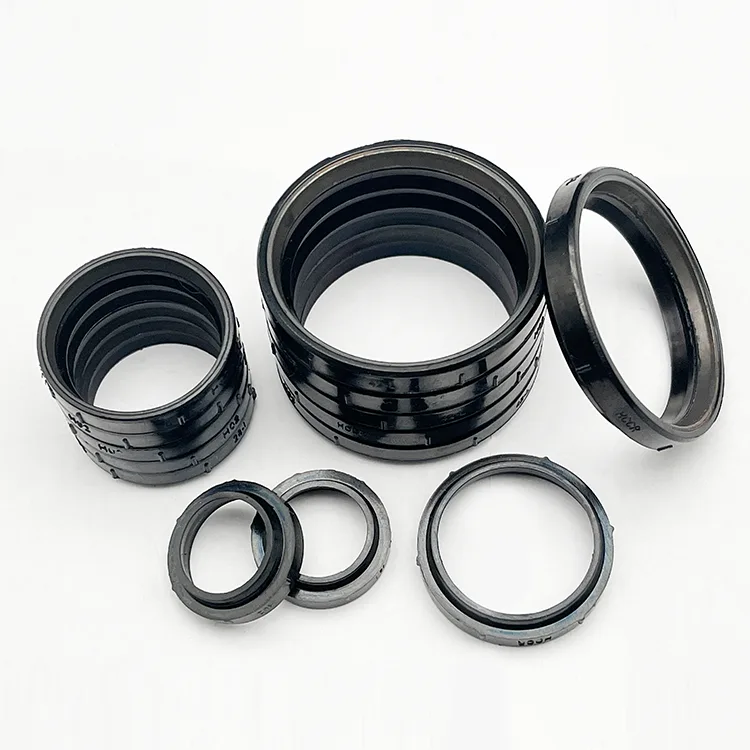

Гидравлическая втулка NBR

Гидравлические втулки из NBR широко используются в общепромышленных гидравлических системах, включая гидравлические контуры строительной техники, трубопроводы гидравлических силовых агрегатов, системы пневматического управления и линии высокого давления для очистки воды. Их надежные уплотняющие свойства и превосходная стойкость к минеральному маслу делают их стандартным выбором для технического обслуживания и модернизации в различных отраслях промышленности.

Гидравлическая втулка XYOON NBR, соответствующая стандарту DIN, представляет собой прецизионный эластичный уплотнительный компонент для гидравлических трубных фитингов компрессионного типа. Установленный между нажимной гайкой и конусом фитинга, он обеспечивает надежное радиальное статическое уплотнение для систем минерального гидравлического масла, смазки и сжатого воздуха. Диапазон рабочих температур от -20°C до +100°C, доступны размеры от 6 до 42 мм, твердость по Шору A настраивается от 70 до 85. Возможна прямая поставка с завода с тестированием образцов и изготовлением по индивидуальному заказу.

Функция продукта и принцип работы

Гидравлическая втулка из NBR представляет собой отлитый прецизионным способом эластичный уплотнительный компонент, используемый в гидравлических трубных фитингах компрессионного типа. Он устанавливается между нажимной гайкой и конической поверхностью корпуса фитинга и работает вместе с металлической втулкой для достижения радиального статического уплотнения гидравлических линий.

Когда гайка затянута, втулка из NBR сжимается между гайкой и конусом фитинга, создавая упругий, герметичный барьер, который предотвращает перепуск жидкости по пути резьбы. Эта конструкция особенно эффективна для систем с минеральным гидравлическим маслом, смазкой и сжатым воздухом, обеспечивая надежную герметичность в стандартных промышленных применениях.

В отличие от металлических обжимных колец, которые врезаются в стенку трубы, обжимные кольца из NBR обеспечивают гибкое и надежное уплотнение, компенсирующее незначительные дефекты поверхности и тепловые расширения, что делает их идеальными для технического обслуживания и модернизации, когда состояние поверхности труб может меняться.

Отрасли и проверенные результаты проектов

Типичные применения

Экспортная конфигурация строительной техники, модернизация гидравлической силовой установки, трубопроводы судового машинного отделения, модернизация химических технологических линий, сборка клапанного коллектора, переоборудование пневматической системы, линии высокого давления для очистки воды.

Проверенные результаты для клиентов

Завод по опреснению морской воды на Ближнем Востоке: поставляются адаптеры SS316L для трубопроводов системы обратного осмоса высокого давления. После 18 месяцев непрерывной эксплуатации в прибрежной среде с высоким содержанием хлоридов не было зафиксировано нулевой точечной коррозии или разрушения уплотнений.

Послепродажная поддержка и гарантия

Гарантия 12 месяцев от производственного брака.

Техническая поддержка по электронной почте, телефону или видеозвонку.

Прослеживаемость партий – производственные записи архивируются для каждой партии.

Быстрое пополнение запасов – стандартные размеры на складе; нестандартные размеры 15-20 рабочих дней.

Образец услуги – доступен по запросу.

Круглосуточный ответ на запрос.

Рекомендации по правильному использованию и регулярному техническому обслуживанию

1. Точная совместимость носителей для предотвращения преждевременного отказа

Гидравлические втулки из NBR предназначены для уплотнений, связанных с гидравлическими маслами на минеральной основе, смазочными материалами и сжатым воздухом; Длительный контакт с сильными кислотами, сильными щелочами, органическими растворителями или высокотемпературными синтетическими маслами категорически запрещен. Нестандартные среды или условия эксплуатации могут привести к разбуханию, затвердеванию, растрескиванию и преждевременной потере герметичности; пожалуйста, проконсультируйтесь с нами для соответствующего выбора, если условия эксплуатации сложные.

2. Стандартизированная сборка для устранения техногенных дефектов уплотнения.

Во время сборки убедитесь, что концы труб гладкие и не имеют заусенцев, а внутри фитинга нет мусора или остатков масла. Равномерно наденьте резиновую втулку на трубу; скручивание, сдавливание или несоосная установка запрещены. Затягивайте гайку равномерно и строго контролируйте момент затяжки, чтобы избежать деформации или ослабления резины, вызванных чрезмерным сжатием, или микропротечек, вызванных недостаточной затяжкой.

3. Регулярные проверки и замены в соответствии с циклами технического обслуживания оборудования.

Для стандартных гидравлических применений при температуре окружающей среды рекомендуется проводить проверки каждые 6–12 месяцев, уделяя особое внимание признакам затвердевания, побеления, деформации или просачивания масла на втулке. Для применений, связанных с частыми циклами запуска и остановки оборудования или колебаниями давления, сократите интервал между проверками и своевременно заменяйте устаревшие компоненты, чтобы предотвратить внезапные утечки в трубопроводе.

Часто задаваемые вопросы

Вопрос 1: Каковы основные условия эксплуатации и совместимые среды для гидравлических наконечников NBR?

Ответ: Гидравлические втулки из NBR предназначены для стандартных промышленных гидравлических применений и совместимы с различными гидравлическими маслами на минеральной основе, смазочными материалами и сжатым воздухом. Они широко используются в общих приложениях, таких как строительная техника, гидравлические силовые агрегаты, пневматическое оборудование и трубопроводы для очистки воды под высоким давлением. Они не подходят для высокотемпературных, агрессивных или специальных синтетических сред; для таких условий рекомендуется использовать втулки из фторкаучука (FKM).

Вопрос 2. Могут ли наконечники из NBR решить проблемы с утечками, вызванные несоответствием стандартов при смешивании компонентов разных марок?

А: Да. Этот продукт изготовлен в строгом соответствии со стандартными размерами и спецификациями уплотнений DIN, что обеспечивает совместимость с основными гидравлическими фитингами и адаптерами, представленными на рынке. Он идеально подходит для модернизации существующего оборудования, сборки экспортной техники и интеграции компонентов различных марок. Это устраняет риски утечек, вызванные несоответствием спецификаций или неправильными монтажными зазорами, устраняя необходимость в сварке или модификациях трубопроводов на месте.

Вопрос 3. Можно ли повторно использовать наконечник из NBR, если он слегка деформирован?

О: Повторное использование не рекомендуется. NBR-каучук представляет собой эластичный уплотнительный материал; разборка часто приводит к необратимой компрессионной деформации и потере эластичности. Повторная установка использованного наконечника может привести к ухудшению уплотнительного контакта и снижению способности выдерживать давление, что создает высокий риск утечки под высоким давлением. Мы рекомендуем устанавливать новую втулку во время технического обслуживания оборудования.

Вопрос 4. Почему срок службы одного и того же наконечника NBR значительно различается в зависимости от оборудования?

О: Срок службы в первую очередь определяется условиями эксплуатации. В стандартных условиях, характеризующихся температурой окружающей среды, стабильным давлением и чистой средой, срок службы наконечника остается неизменным. И наоборот, условия, связанные с частыми импульсами давления, высокими температурами масла, загрязненной средой или неправильной сборкой, ускоряют старение и износ резины, значительно сокращая срок службы; такие изменения считаются нормальным эксплуатационным износом.

В5: Поддерживает ли XYOON производство нестандартных спецификаций и нестандартных гидравлических наконечников из NBR?

О: Да, есть. В дополнение к стандартным размерам от φ6 мм до φ42 мм мы можем разработать уплотнительные втулки из NBR нестандартных размеров и определенных уровней твердости, отвечающие требованиям, касающимся нестандартных труб, уникальных монтажных зазоров и особых условий эксплуатации. Мы поддерживаем выборочное тестирование, настройку небольших партий и массовое контрактное производство для удовлетворения разнообразных потребностей приложений.
