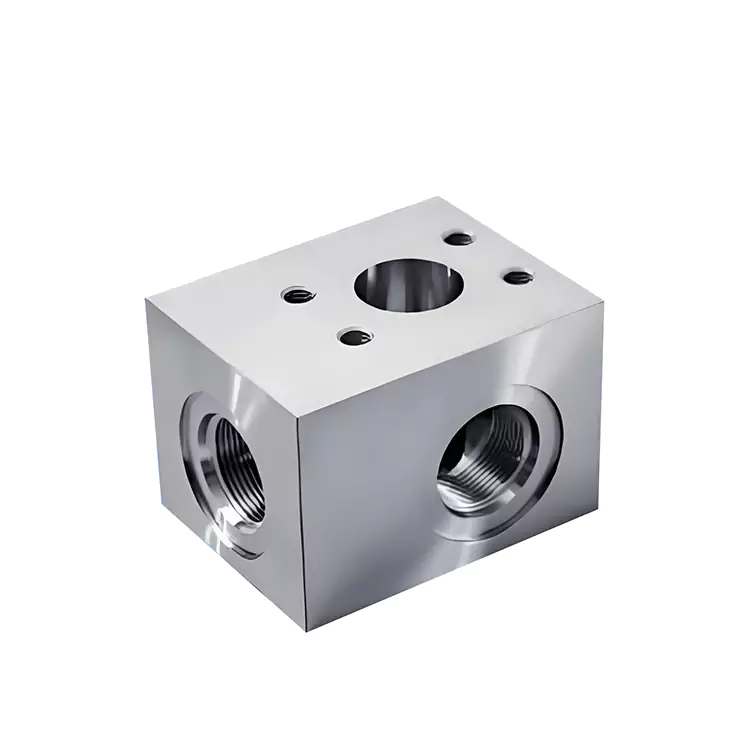

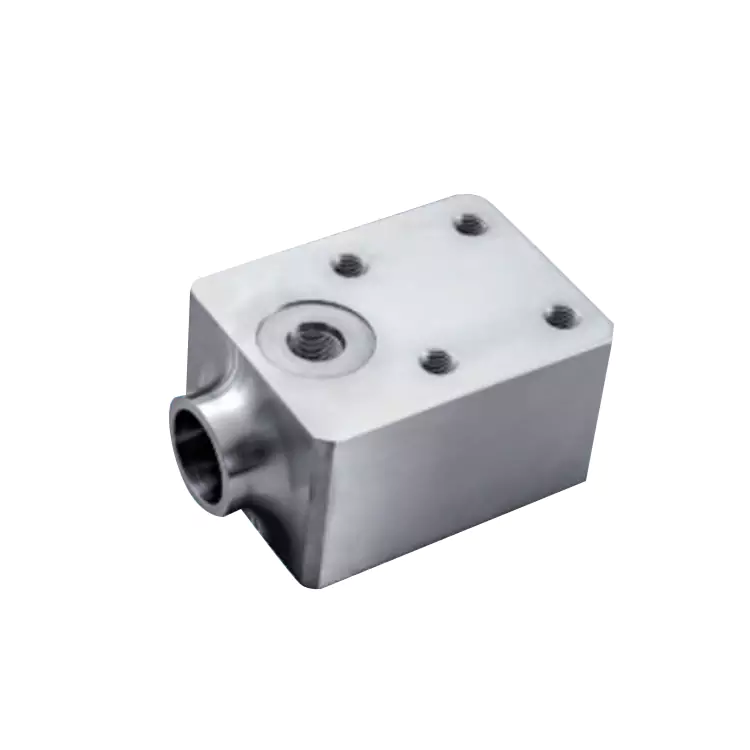

Блок клапанов F37 с прямым угловым тройником представляет собой интегрированные модули распределения гидравлического потока, соответствующие стандарту SAE J514. Сочетая в себе прямые, угловые и трехходовые конструкции основного трубопровода, эти блоки клапанов цельнокованые и точно обработанные на станке с ЧПУ. Интегрированная конструкция, рассчитанная на максимальное рабочее давление 42 МПа, исключает необходимость использования сложных внешних трубопроводов, значительно уменьшает количество точек утечек и сокращает общее время сборки оборудования. Доступны индивидуальные варианты использования специальных материалов, расположения портов и обработки поверхности, обеспечивающие долгосрочную стабильную работу в суровых гидравлических системах для морского, горнодобывающего и тяжелого машиностроения.
Блок клапанов F37 представляет собой стандартизированный гидравлический распределительный компонент, который объединяет несколько портов с развальцовкой 37° в цельный металлический блок. Блок клапанов F37 в конфигурации с прямым угловым тройником служит центральной точкой соединения, которая разделяет, объединяет или перенаправляет поток гидравлической жидкости между насосами, клапанами, приводами и другими компонентами системы.
Доступен в трёх базовых конфигурациях:

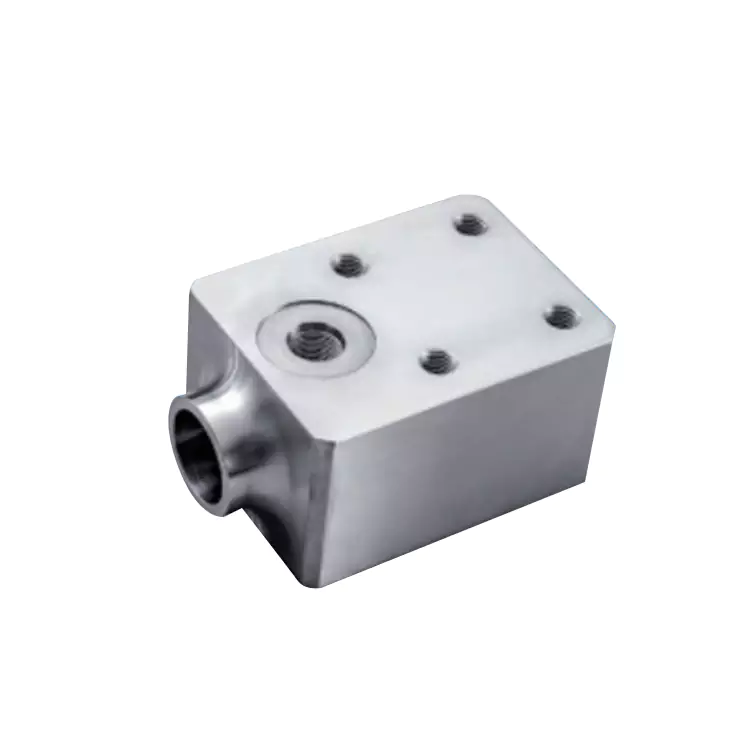

Прямой: для линейного распределения потока между двумя компонентами.

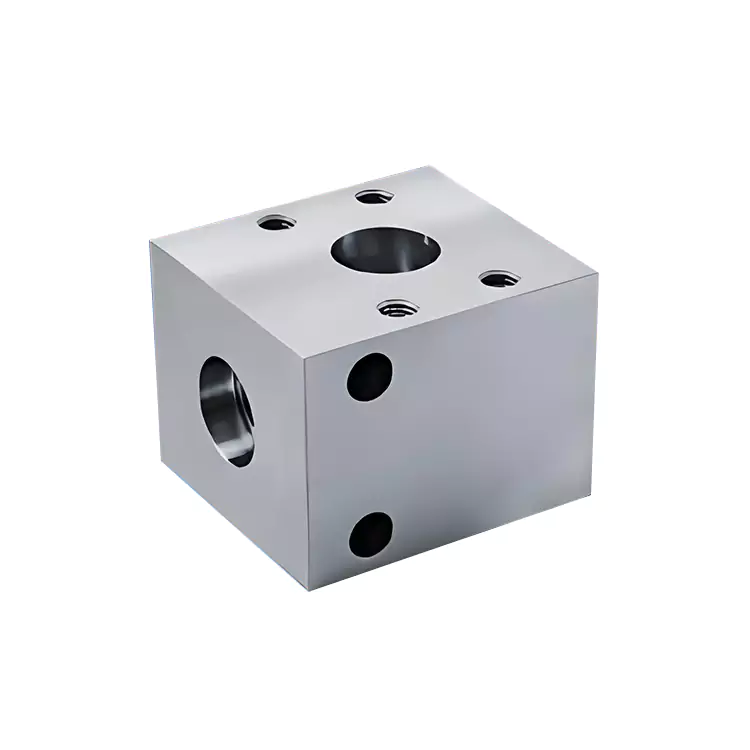

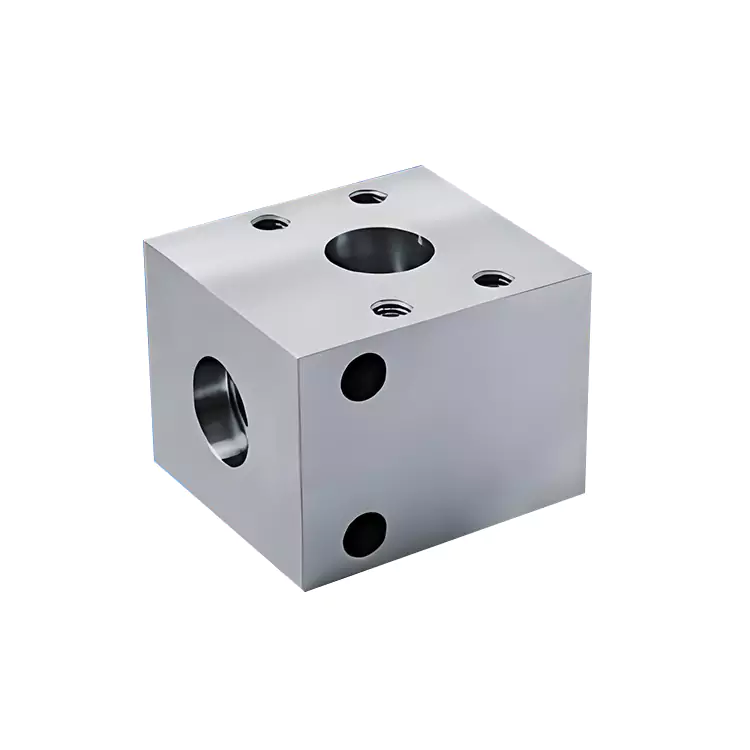

Угол: для изменения направления потока на 90°, что исключает необходимость использования коленчатых фитингов.

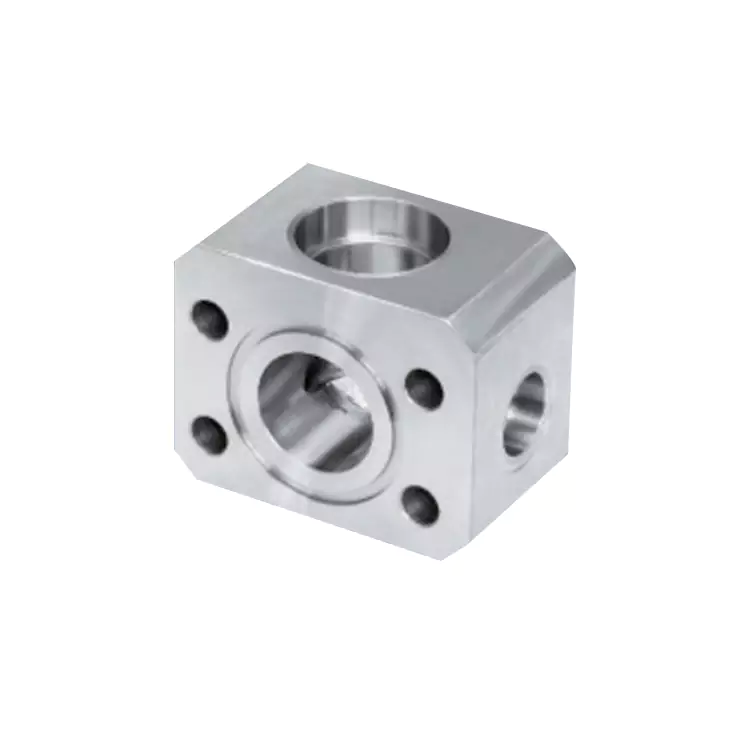

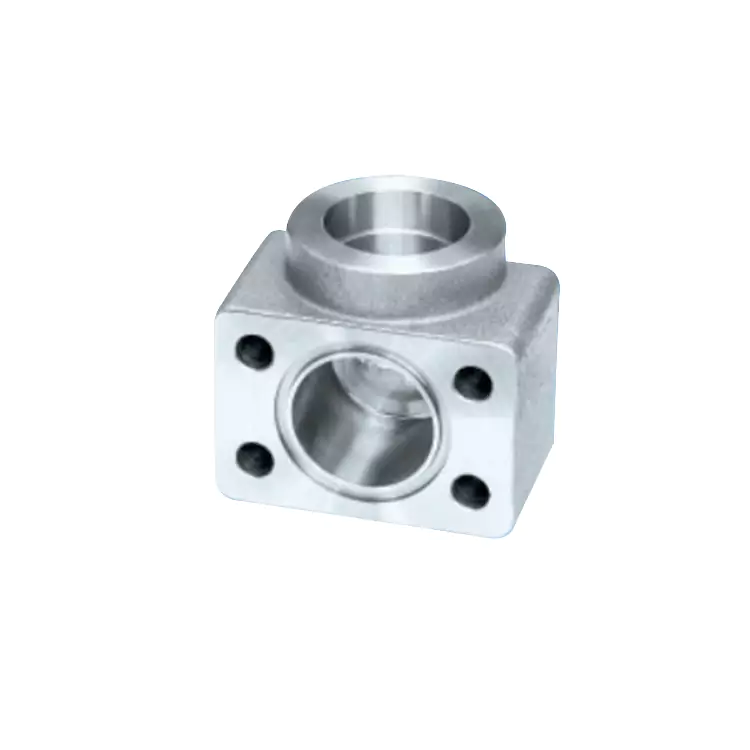

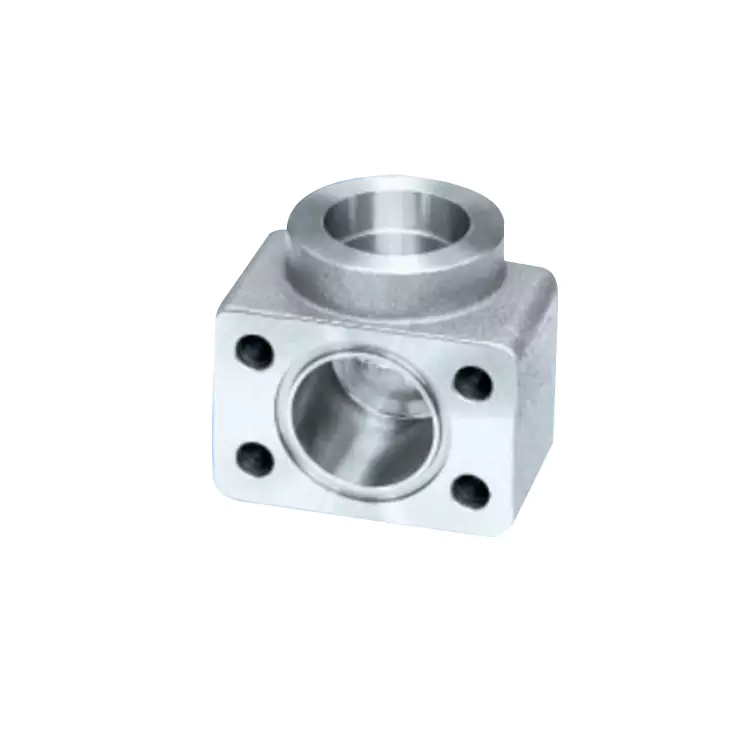

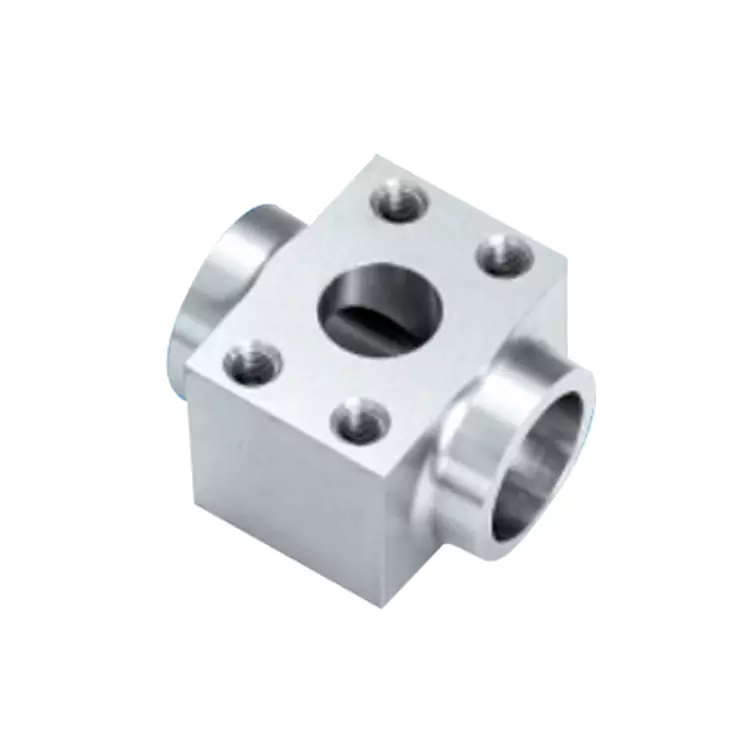

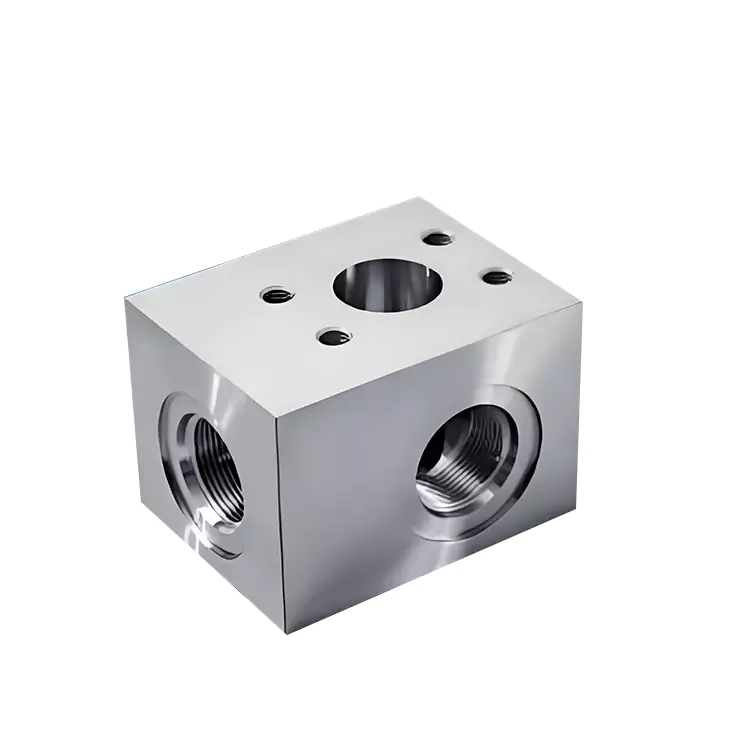

Трехходовой: для разделения одного потока на два или объединения двух потоков в один.
Блоки клапанов F37, изготовленные в полном соответствии с международными стандартами гидравлической техники для тяжелых условий эксплуатации, полностью соответствуют критериям участия в тендерах по зарубежным проектам, полному экспорту оборудования и сторонним заводским проверкам, что позволяет эффективно избежать рисков, связанных с приемкой проекта.
Все блоки клапанов строго соответствуют стандартам SAE J514 F37 с раструбными фланцами со стандартизированными поверхностями уплотнительного конуса 37°, отверстиями портов и монтажными размерами. Они полностью взаимозаменяемы с основными трубопроводными фитингами F37 и фланцевыми соединителями без вторичного сверления или модификации резьбы.
Произведенный в соответствии с системой управления качеством ISO9001, каждый блок клапанов проходит строгие испытания на выдерживание давления, проверку гладкости каналов потока и полную проверку размеров для устранения внутренних заусенцев, отклонений каналов и дефектов пористости. Партийные заказы сопровождаются протоколами заводских испытаний и сертификатами отслеживания материалов, что упрощает таможенное оформление за рубежом и регистрацию проектов.
Подходит для линейной передачи жидкости в гидравлических насосах, аккумуляторах и главных масляных контурах. Он заменяет традиционные многосекционные соединения труб, уменьшает промежуточные точки утечки и обеспечивает беспрепятственный поток основного трубопровода. Широко применяется в основных маслоподающих и возвратных магистральных линиях тяжелого оборудования.
Предназначен для решения проблем с поворотом трубопровода в ограниченном пространстве для установки. Он обеспечивает переключение направления жидкости на 90 градусов и заменяет традиционные комбинации колен и фланцев. Идеально подходит для компактных кабин морской, ветроэнергетической и точной тяжелой техники, он оптимизирует компоновку трубопроводов и упрощает последующее обслуживание и проверку.
Используется для разделения и сближения гидравлического потока. Он распределяет однопутевую подачу нефти на две ветки или объединяет два независимых нефтяных контура в один единый трубопровод. Обычно используется для синхронной подачи масла в несколько приводов, отбора проб давления в системе и сброса давления в ответвлениях, заменяя традиционные сборные трубные конструкции для более аккуратной и надежной гидравлической компоновки.
Основные отрасли применения:
Морское и морское оборудование: Судовые гидравлические системы, краны для морских платформ, подводное оборудование.
Нефть и газ: Буровые установки, системы управления скважинами, трубопроводные насосные станции.
Металлургия: Сталепрокатные станы, машины непрерывного литья заготовок, гидравлические прессы.
Производство электроэнергии: гидроэлектрические турбины, гидравлические системы теплоэлектростанций.
Тяжелая техника: большие краны, туннелепроходческие машины, портовое оборудование.
Гибкие возможности настройки
Пользовательские конфигурации и размеры портов
Интеграция дополнительных портов (порты для проверки давления, дренажные порты)
Специальные материалы (легированная сталь, дуплексная нержавеющая сталь, сплав Хастеллой)
Индивидуальная обработка поверхности и покрытия
Лазерная маркировка номеров деталей и логотипов клиентов.
В1: Каков ожидаемый срок службы блоков клапанов XYOON F37?
О: При нормальных условиях эксплуатации (в пределах номинального давления и температуры) наши блоки клапанов F37 имеют срок службы 10-15 лет. Фактический срок службы зависит от таких факторов, как чистота жидкости, частота технического обслуживания и условия эксплуатации.
Вопрос 2: Как часто следует проверять и обслуживать блоки клапанов F37?
О: Мы рекомендуем проводить визуальный осмотр на наличие утечек и коррозии каждые 3 месяца. Комплексную проверку, включая проверку крутящего момента и испытание под давлением, следует проводить ежегодно. Для систем, работающих в суровых условиях (высокая вибрация, повышенная влажность, агрессивная среда), частоту проверок следует увеличить до одного раза в 6 месяцев. Регулярное техническое обслуживание позволяет продлить срок службы клапанных блоков на 30-50%.
В3: Каково максимальное рабочее давление блоков клапанов XYOON F37?
Ответ: Стандартный блок клапанов F37 поддерживает стабильное рабочее давление до 42 МПа, полностью удовлетворяя требованиям высокого давления тяжелой техники, горнодобывающей и морской гидравлических систем. Мы можем изготовить усиленные толстостенные клапанные блоки для условий работы при сверхвысоком давлении выше 42 МПа.
Вопрос 4: Можно ли настроить конфигурацию прямоугольного тройника блока клапанов F37 с дополнительными контрольными и дренажными портами?
А: Да. Мы поддерживаем индивидуальный дизайн отверстий, таких как отверстия для измерения давления, дренажные отверстия и отверстия для установки датчиков, в соответствии с требованиями проекта системы клиента, что облегчает мониторинг давления в реальном времени, сброс давления в системе и ежедневное обслуживание трубопровода.
Вопрос 5: Какая обработка поверхности доступна для блоков клапанов F37?
A: Блоки клапанов из углеродистой стали имеют антикоррозийное масляное уплотнение и обработку черным оксидом; блоки из нержавеющей стали подвергаются травлению и пассивации. Мы также поддерживаем индивидуальную электрофоретическую окраску, твердое анодирование и антикоррозионное покрытие для морских и химических агрессивных сред.
Вопрос 6: Зачем выбирать интегрированные блоки клапанов F37 вместо традиционных фитингов с разъемной трубой?
Ответ: Интегрированная блочная структура сокращает количество точек подключения трубопровода на 70%, эффективно избегая рисков утечек, вызванных чрезмерным количеством промежуточных соединений. Это упрощает общую компоновку трубопровода, сокращает цикл сборки оборудования на 50% и значительно снижает затраты на последующее обслуживание и устранение неисправностей.
